HDMI сплиттеры

Для чего предназначены HDMI сплиттеры?

HDMI сплиттеры (от английского «splitter» — разветвитель) — это устройства, предназначенные для передачи видео в цифровом формате от одного источника (фотокамеры, видеокамеры, DVD-плеера, HD-плеера, медиаплеера, игровой консоли или приставки, ноутбука) на несколько воспроизводящих видеоустройств (телевизоров высокой чёткости (HDTV), проекторов, мониторов). То есть, они равномерно разделяют входной видеосигнал на несколько выходных каналов. Из-за этого такие приспособления также называют делителями или разветвителями. В зависимости от конструкции они могут либо подключаться кабелями к источнику и воспроизводящей видеотехнике, либо кабелями к устройствам воспроизведения и напрямую к источнику.

Сплиттеры цифрового видео имеют один входной HDMI разъём и несколько (количество варьируется в зависимости от модели) выходных разъёмов HDMI. Кроме того, они могут оснащаться светодиодными индикаторами, показывающими включённые выходные порты.

Обозначения разветвителей HDMI

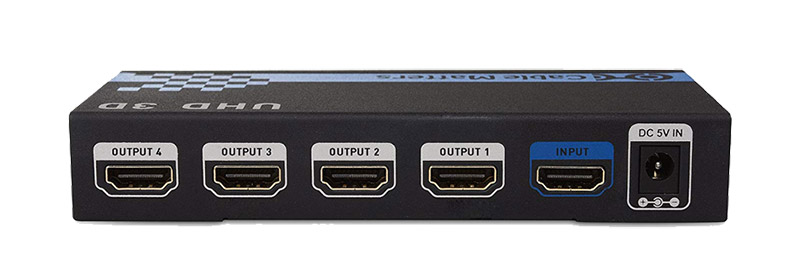

Данные устройства снабжены разъёмами цифрового видеоинтерфейса HDMI. Одним входным и несколькими выходными. Эти разъёмы представлены гнездовыми контактами. Входное гнездо обозначается маркировкой «IN». Выходные разъёмы подписаны «OUT» или «OUTPUT». Дополнительно указывается номер порта: «OUT1», «OUT2», «OUT3», «OUT4» и т.д. (в зависимости от их количества).

Конфигурация (количество входных и выходных разъёмов) устройств распределения видеосигналов (сплиттеры, свитчи, свитчи-сплиттеры) также указывается в названии модели и на корпусе по типу AxB, где «A» — количество входных разъёмов, «B» — количество выходных разъёмов. Например, 1х2, 1х4, 1х8. Также могут указываться лишь выходные разъёмы (порты). Например, 2 port, 4 port.

Разновидности цифровых видео разветвителей

HDMI разветвители можно разделить по таким характеристикам: тип передачи, конструкция сплиттера, расположении входных и выходных разъёмов, количество выходных портов, материал корпуса, версии HDMI протокола, индикации подключений, дополнительным функциям.

Передача видеосигналов на несколько устройств, в зависимости от типа, может осуществляться без усиления и с усилением выходящих сигналов. Разветвители без усилителя называются пассивными. Сплиттеры, имеющие усилитель, называют активными.

Пассивные HDMI делители получают питание по HDMI коннекторам от источника сигнала. Поэтому они имеют ограниченную сферу применения. Их можно использовать лишь для подключения небольшого количества телевизоров или дисплеев. К тому же, нежелательно подключать к источнику со слабым сигналом (например, игровые приставки или ноутбук). Допустимая длина кабелей для пассивных сплиттеров составляет не более 3 метров.

Активные HDMI разветвители получают питание от внешнего источника питания — блока питания, работающего от 220В бытовой электрической сети, или от USB-порта компьютера или сетевого адаптера. Питание сплиттеров обеспечивается низковольтным постоянным напряжением (преимущественно, 5В с током 1А). Преимущество активных сплиттеров — возможность одновременного дублирования сигнала на большое количество воспроизводящей видеотехники (4, 8, 10 и больше) и поддержка передачи кабелями длиной до 20 метров.

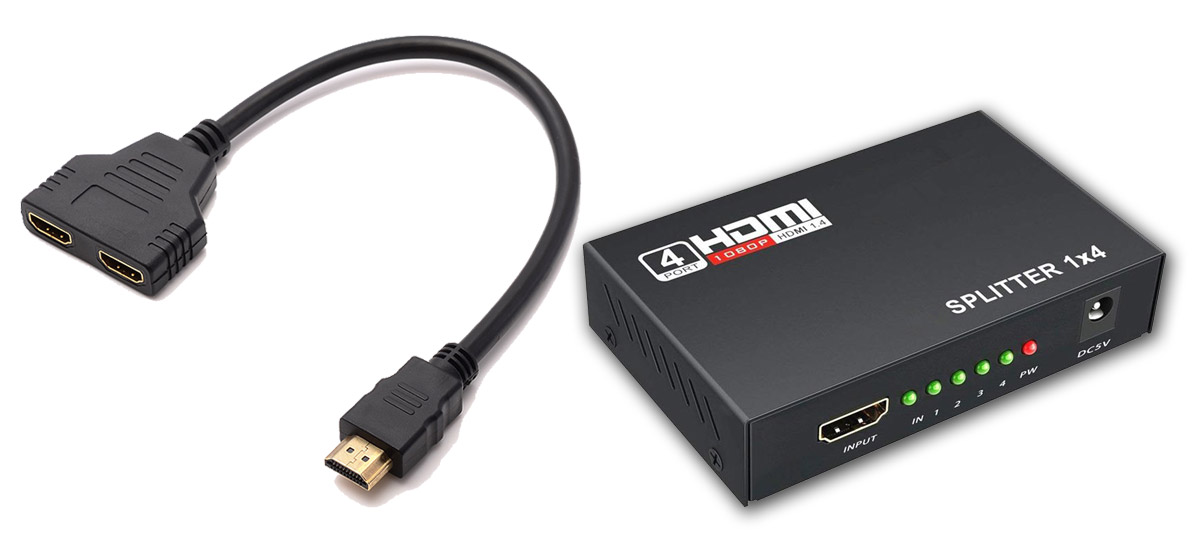

По конструкции цифровые видеосплиттеры интерфейса HDMI бывают кабельными и блочными. Кабельные выполнены в виде шнуров с разъёмами на концах кабеля. Кроме того, у них входной разъём — только штекер. Поэтому его можно напрямую подключать к источнику цифрового видео. Такие разветвители также называют переходниками с двойными разъёмами.

Блочные сплиттеры выполнены в прямоугольном или скруглённом корпусе. У них входной и выходные разъёмы располагаются на боковых панелях.

Размещение разъёмов может быть разным: на задней или лицевой панели. Кроме того, входной и выходные разъёмы могут располагаться как вместе, так и раздельно (входной порт с одной стороны, выходные — с другой).

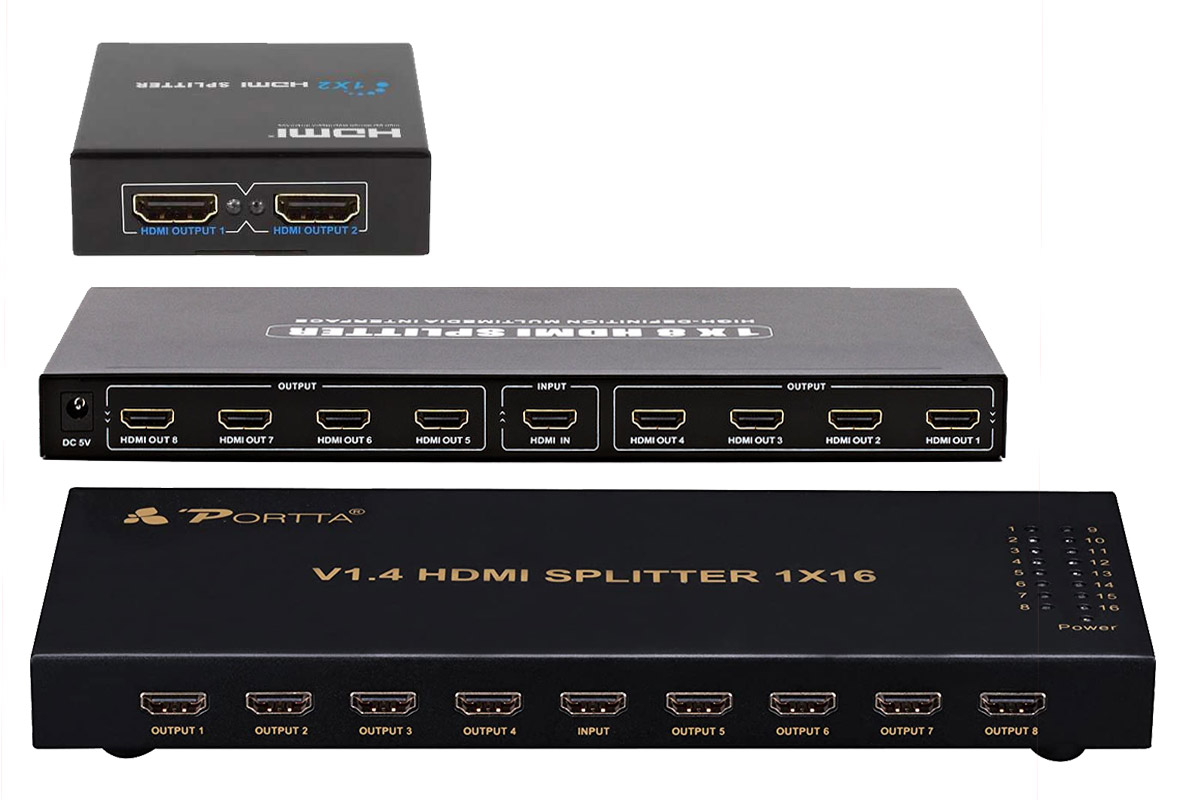

Не менее важная характеристика — количество выходных HDMI разъёмов. Их может быть 2, 3, 4, 8 или 16.

Корпус блочных разветвителей бывает металлическим и пластиковым.

Следующая характеристика — протокол HDMI. Он влияет на скорость передачи видео, разрешение и качество изображения. Чем выше протокол, тем качественнее отображение видео. В сплиттерах чаще всего используются HDMI протоколы версий 1.3, 1.4 и реже — 2.0.

HDMI 1.3 обладает пропускной способностью до 10.2 Гбит/с, поддерживает разрешение FullHD (1080p) и 2К.

HDMI 1.4 имеет такую же пропускную способность, как версия 1.3, но поддерживает 3D изображения, разрешение 2К и 4К.

HDMI 2.0 обеспечивает пропускную способность до 18 Гбит/с, поддерживает FullHD 3D, 2K, 4K и даже 5K (5120х2880), передачу двойного видеопотока.

Ещё одной особенностью сплиттеров является наличие или отсутствие светодиодной индикации. У простых моделей её нет. Кроме того, может иметься индикация разъёма питания.

Цифровые видео разветвители также могут снабжаться дополнительными функциями. Среди них — выключатель питания, поддержка EDID (считывание сведений об устройстве воспроизведения для корректирования сигнала по размеру изображения, цветовому профилю, звуковым форматам — что необходимо при подключении разных воспроизводящих видеоустройств).
