HDMI сплітери

Для чого призначені HDMI сплітери?

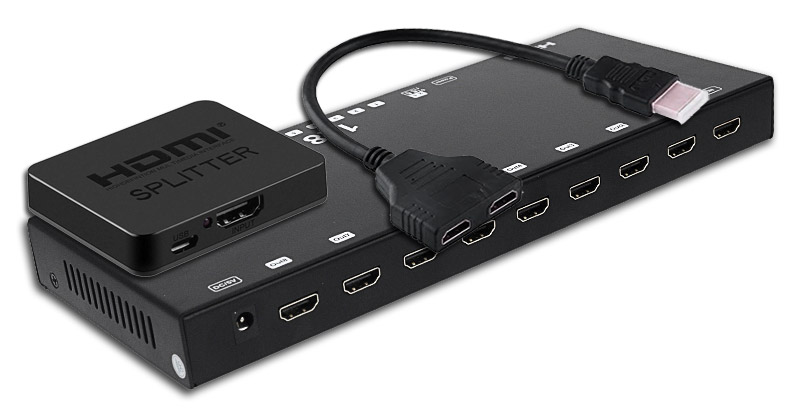

HDMI сплітери (від англійського «splitter» — розгалужувач) — це пристрої, призначені для передачі відео в цифровому форматі від одного джерела (фотокамери, відеокамери, DVD-плеєра, HD-плеєра, медіаплеєра, ігрової консолі або приставки, ноутбука) на декілька відтворюють відеопристроїв (телевізорів високої чіткості (HDTV), проекторів, моніторів). Тобто, вони рівномірно розділяють вхідний відеосигнал на кілька вихідних каналів. Через це такі пристосування також називають дільниками або розгалужувачами. Залежно від конструкції вони можуть або підключатися кабелями до джерела та відтворювальної відеотехніки, або кабелями до пристроїв відтворення і безпосередньо до джерела.

Сплітери цифрового відео мають один вхідний HDMI роз'єм і декілька (кількість варіюється в залежності від моделі) вихідних роз'ємів HDMI. Крім того, вони можуть оснащуватися світлодіодними індикаторами, які показують включені вихідні порти.

Позначення розгалужувачів HDMI

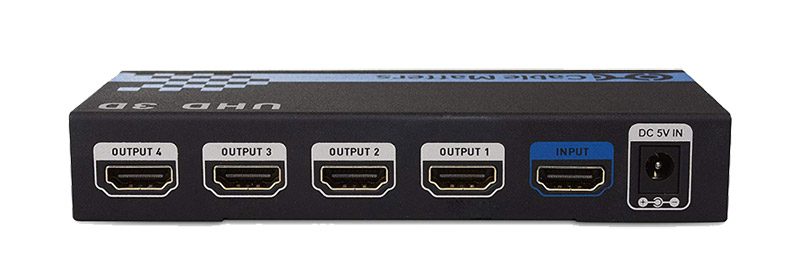

Дані пристрої забезпечені роз'ємами цифрового відеоінтерфейсу HDMI. Одним вхідним і декількома вихідними. Ці роз'єми представлені гніздовими контактами. Вхідне гніздо позначається маркуванням «IN». Вихідні роз'єми підписані «OUT» або «OUTPUT». Додатково вказується номер порту: «OUT1», «OUT2», «OUT3», «OUT4» та ін. (В залежності від їхньої кількості).

Конфігурація (кількість вхідних і вихідних роз'ємів) пристроїв розподілу відеосигналу (сплітери, світчі, світчі-сплітери) також вказується в назві моделі і на корпусі за типом AxB, де «A» — кількість вхідних роз'ємів, «B» — кількість вихідних роз'ємів. Наприклад, 1х2, 1х4, 1х8. Також можуть зазначатися лише вихідні роз'єми (порти). Наприклад, 2 port, 4 port.

Різновиди цифрових відео розгалужувачів

HDMI розгалужувачі можна розділити за такими характеристиками: тип передачі, конструкція сплітера, розташування вхідних і вихідних роз'ємів, кількість вихідних портів, матеріал корпусу, версії HDMI протоколу, індикація підключень, додаткові функції.

Передача відеосигналу на кілька пристроїв, в залежності від типу, може здійснюватися без посилення і з посиленням вихідних сигналів. Розгалужувачі без підсилювача називаються пасивними. Сплітери, що мають підсилювач, називають активними.

Пасивні HDMI дільники отримують живлення по HDMI коннекторам від джерела сигналу. Тому вони мають обмежену сферу застосування. Їх можна використовувати лише для підключення невеликої кількості телевізорів або дисплеїв. До того ж, небажано підключати до джерела зі слабким сигналом (наприклад, ігрові приставки або ноутбук). Допустима довжина кабелів для пасивних сплітерів становить не більше 3 метрів.

Активні HDMI розгалужувачі отримують живлення від зовнішнього джерела живлення — блоку живлення, що працює від 220В побутової електричної мережі, або від USB-порту комп'ютера або мережевого адаптера. Живлення сплітерів забезпечується низьковольтною постійною напругою (переважно, 5В зі струмом 1А). Перевага активних сплітерів — можливість одночасного дублювання сигналу на велику кількість відтворюючої відеотехніки (4, 8, 10 і більше) і підтримка передачі кабелями довжиною до 20 метрів.

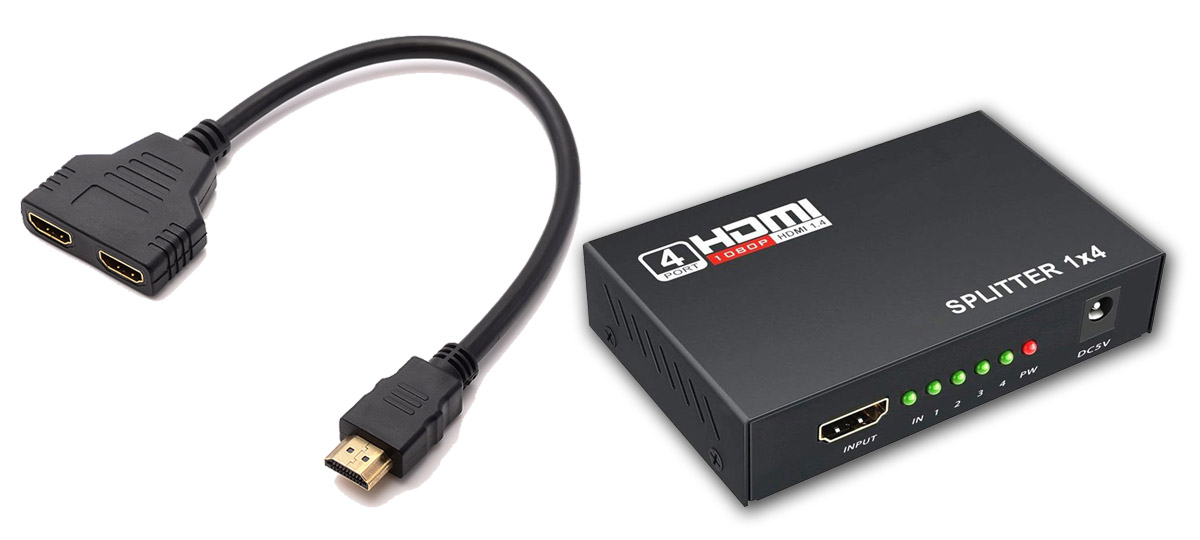

За конструкцією цифрові відеосплітери інтерфейсу HDMI бувають кабельними і блоковими. Кабельні виконані у вигляді шнурів з роз'ємами на кінцях кабелю. Крім того, у них вхідний роз'єм — тільки штекер. Тому його можна безпосередньо підключати до джерела цифрового відео. Такі розгалужувачі також називають перехідниками з подвійними роз'ємами.

Блокові сплітери виконані в прямокутному або округленому корпусі. У них вхідний і вихідні роз'єми розташовуються на бічних панелях.

Розміщення роз'ємів може бути різним: на задній або лицьовій панелі. Крім того, вхідний і вихідні роз'єми можуть розташовуватися як разом, так і окремо (вхідний порт з одного боку, вихідні — з іншого).

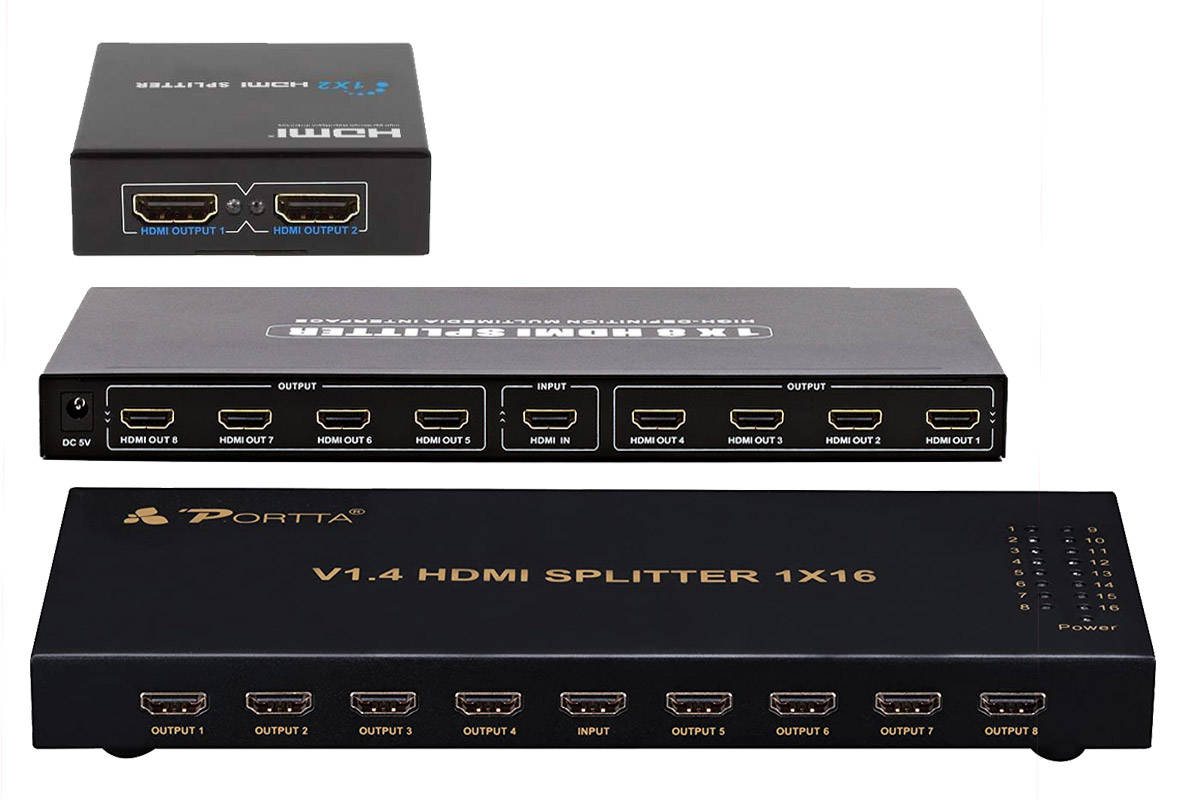

Не менш важлива характеристика — кількість вихідних HDMI роз'ємів. Їх може бути 2, 3, 4, 8 або 16.

Корпус блокових розгалужувачів буває металевим і пластиковим.

Наступна характеристика — протокол HDMI. Він впливає на швидкість передачі відео, роздільну здатність і якість зображення. Чим вище протокол, тим якісніше відображення відео. У сплітерів найчастіше використовуються HDMI протоколи версій 1.3, 1.4 і рідше — 2.0.

HDMI 1.3 володіє пропускною здатністю до 10.2 Гбит/с, підтримує роздільну здатність FullHD (1080p) і 2К.

HDMI 1.4 має таку ж пропускну здатність, як версія 1.3, але підтримує 3D зображення, роздільну здатність 2К і 4К.

HDMI 2.0 забезпечує пропускну здатність до 18 Гбит/с, підтримує FullHD 3D, 2K, 4K і навіть 5K (5120х2880), передачу подвійного відеопотоку.

Ще однією особливістю сплітерів є наявність або відсутність світлодіодної індикації. У простих моделей її немає. Крім того, може бути індикація роз'єму живлення.

Цифрові відео розгалужувачі також можуть забезпечуватися додатковими функціями. Серед них — вимикач живлення, підтримка EDID (зчитування відомостей про пристрій відтворення для коригування сигналу за розміром зображення, колірному профілю, звуковим форматом — що необхідно при підключенні різних відтворюючих відеопристроїв).
