Вспомагательное паяльное оборудование - инструменты, позволяющие улучшить качество и расширить функциональность процедуры пайки

26.05.2020

Такое оборудование носит вспомогательную функцию — позволяет отвести электрические наводки, убирает лишний припой с соединяемых компонентов, позволяет освободить руки при пайке плат, лудить и т.д.

Оловоотсосы

Оловоотсосы используются для удаления припоя при паянии или демонтаже электронных компонентов. Принцип работы состоит во всасывании расплавленного горячего припоя через сопло с помощью создания разрежения. Собранный припой помещается либо в корпус, либо в специальный съёмный резервуар. Несмотря на простой принцип работы разрежение может создаваться разным приводом — ручным или автоматическим. Из-за чего существует два основных типа оловоотсосов: ручные и электрические.



Ручные оловоотсосы представлены простыми моделями, в которых разрежение создаётся ручным усилием. Принцип работы схож со шприцом. Им можно удалять только предварительно расплавленный припой, подогретый контактным паяльником или термовоздушным феном, а это не всегда удобно.

Отловотсосы ручного действия различаются материалами, из которого сделан корпус. По этому параметру они бывают пластиковыми и металлическими.

Электрические позволяют либо нагреть припой, либо автоматически создать вакуум, или нагрев с автоматическим всасыванием.

В свою очередь, электрические делятся на механические оловоотсосы с подогревом, поршневые с соленоидом, компрессорные. Механический оловоотсос с подогревом фактически является гибридом контактного паяльника и ручного оловоотсоса. Наконечник у такого инструмента выполнен в виде жала, которое нагревается электричеством. А поршень приводится в движение пружиной, активируемой ручным усилием.

Поршневые оловоотсосы с соленоидом — противоположность механического с подогревом. У него нет нагрева наконечника. С помощью электричества создаётся лишь разрежение: при подаче тока на катушку соленоида, происходит втягивание ферромагнитного наконечника, образующего вакуум.

Компрессорный оловотсос (также называемый демонтажным паяльником) предоставляет больше возможностей, поскольку при его использовании происходит и расплавление припоя и его всасывание. Такие устройства оснащены нагревательным элементом и мембранами, создающими разрежение. Для сбора служит специальная ёмкость внутри корпуса. Дорогие модели компрессорных оловоотсосов оснащаются световыми индикаторами, сигнализирующие нагрев, и могут иметь регулировку мощности.

Паяльные ванны

Для лужения окончаний проводов и демонтажа электронных компонентов с плат применяются специальные устройства, состоящие из нагреваемой ёмкости — паяльные ванны. В них расплавляется флюс и припой.

Паяльные ванны не имеют много разновидностей. Их можно разделить лишь по объёму: на миниатюрные и большие (иногда называемые тигелями). А вот по оснащению они бывают разными. Так, простые модели не имеют дисплея, тогда как современные оснащены и дисплеем, и терморегулятором.

Подставки для паяльников

Поскольку паяльник — это инструмент, оснащённый жалом, которое может быть нагрето до высоких температур (450-480°С), его нужно куда-то ставить для остывания и просто хранения. Для удержания паяльника и существуют специальные подставки. В принципе, это простейшие предметы. Но без них можно испортить стол или обжечься.

Подставки для паяльников служат для установки жала или стержня на весу, ограничивая контакт с поверхностью. По форме исполнения их условно можно разделить на два вида: Y-образные, складывающиеся, стоечные, пружинные.

Простые подставки представлены Y-образными и складывающимися конструкциями. Их объединяет простота и компактные размеры. Y-образные изготавливаются из металла (оцинкованной жести) и являются, по сути, основой с вырезанной Y-образной частью, которая отгибается на необходимый угол. На отогнутую пластину кладётся стержень паяльника. При этом рукоятка упирается о стол.

Складывающиеся подставки состоят из пластиковой основы (которая может иметь нишу для вискозной или целлюлозной губки) и складывающейся металлической М-образной проволоки, на которую кладётся стержень паяльника. При использовании такой подставки паяльник оказывается в таком же положении, как и на Y-образной подставке.

Оба вышеперечисленных вида подставок относятся к низкобюджетным. Они представлены в виде отдельных приспособлений. Хотя изредка могут входить в комплект паяльных наборов для начинающих.

Подставки, которые можно назвать стоечными, представляют собой металлическую или бакелитовую основу с наклонной стойкой, в которой имеется отверстие для стержня паяльника. Такие подставки более дорогие, чем примитивные складывающиеся или отогнутые Y-образные, а также более массивные. Однако они обладают преимуществом, поскольку при установке на подставку жало паяльника располагается не сверху, а снизу — причём оно является закрытым от окружающей среды из-за того, что жало помещается внутри пространства между стойкой и основой. Это самый безопасный вид подставки для паяльника. Кроме того, такие подставки всегда оснащаются нишей для целлюлозной/вискозной или металлической губки. Недостаток такой конструкции — фиксированный угол наклона паяльника.



Пружинные подставки можно отнести к держателям, поскольку они удерживают не только жало, но и сам паяльник. В этом они схожи со стоечными подставками. Но при их использовании жало располагается на весу и в открытом пространстве — удерживается лишь стержень паяльника. Поэтому такая подставка не обезопасит от случайного прикосновения к жалу. Впрочем, есть и преимущество — круглая пружинная спираль, в которую вставляется стержень паяльника, может изгибаться под любым углом как в вертикальной, так и в горизонтальной плоскостях. И так же, как и стоечные, такие подставки оснащаются нишами для целлюлозной/вискозной или металлической губки. Стоит отметить, что при всех недостатках именно такой вид подставок может иметь дополнительное оснащение. Например, держатель для плат типа «третья рука», увеличительную линзу или лампу со встроенной увеличительной лупой.

Держатели под термофены

Термовоздушные фены имеют нагревающиеся части — сопло и установленные насадки. Поэтому по окончанию паяльных или демонтажных работ его нельзя класть на стол — для размещения термофена служат специальные держатели. При использовании термовоздушных или комбинированных паяльных станций держатель для фена идёт в комплекте. Однако при использовании портативного фена понадобится покупка отдельного держателя.

Держатели под термовоздушные фены можно разделить на два вида. Первые — для хранения и остывания фена. Вторые — для работы. Первые, собственно, и являются держателями. Они имеют подставку, которая в зависимости от конструкции, либо устанавливается на корпус паяльной станции (при этом подставка может вращаться по вертикальной оси), либо является отдельной конструкцией, устанавливаемой на стол (в таком случае она сделана неподвижной и не может менять угол наклона). Вторые являются штативами. У них фен удерживается не в горизонтальной плоскости, а вертикальной. Такое приспособление, в отличии от обычного держателя, позволяет проводить нагрев феном, таким образом освобождая руки от держания фена.

Держатели для плат

При паянии контактным способом или термовоздушным феном паяльный инструмент приходится держать в одной руке, тогда как второй рукой необходимо удерживать плату. Такая работа требует огромной скурпулёзности и усидчивости. К тому же исключает малейший сдвиг платы. Поэтому можно воспользоваться специальными держателями для закрепления плат.

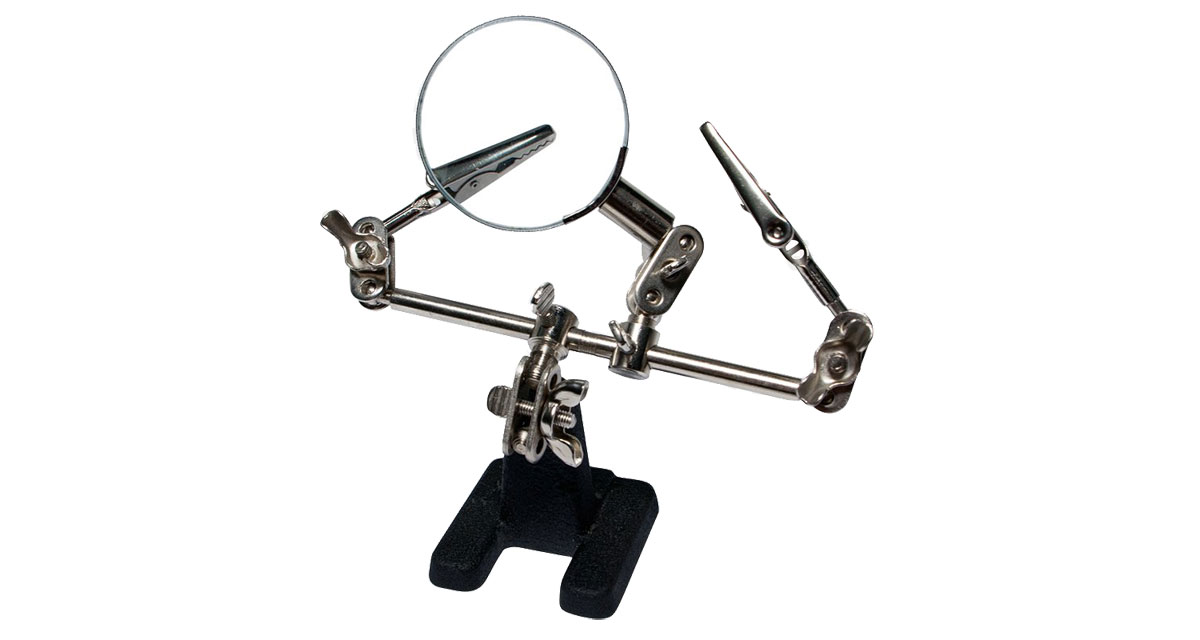

Такие приспособления позволяют удерживать печатные платы на весу. Они могут быть выполнены в виде перекладины с зажимами типа «крокодил» и в виде передвижных и раздвижных стоек. По типу установки они делятся на держатели с подставкой и на держатели на струбцине. Также могут оснащаться дополнительным оборудованием: увеличительной лупой или лампой с лупой.

Антистатические браслеты

При пайке чувствительных электронных элементов может понадобиться защита от статического напряжения, которое находится на человеке, паяющем микросхемы, и в последующем может перенести заряд на радиодетали, вызвав их повреждение. Для отвода статических токов применяются антистатические браслеты, которые, как правило, надеваются на запястье. Такие приспособления состоят из манжеты с металлизированной площадкой, оснащённой спиралевидным проводом и зажимом типа «крокодил», подключаемым к заземлению.

Антистатические браслеты различаются материалом, из которого сделан браслет. По этому параметру они делятся на тканевые и металлические.

Экстракторы

Экстракторы являются инструментами для установки и извлечения электронных PLCC компонентов из плат не повреждая их. Конструкция состоит из пружинного механизма с крючками на концах. Извлечение радиодетали из гнезда осуществляется путём сжатия рукоятки. Модели экстракторов различаются количеством извлекаемых выводов у электронных компонентов.

Дымопоглотители

Процесс пайки связан с расплавлением припоя и флюса, при котором выделяются вредные испарения. Для их отвода можно воспользоваться проветриванием. Но лучше использовать специальное оборудование — дымопоглотители. Они снабжены вентилятором и фильтром для очистки воздуха. Такие устройства различаются по способу установки на стол: на подставке или на струбцине.

Щётки

Щётки предназначены для очистки печатных плат и электронных компонентов от пыли и сухих частиц грязи. Как правило, они сделаны в антистатическом исполнении. Отличаются количеством пучков ворсинок и их длиной.

Наборы инструментов

Наборы инструментов представлены скальпелями, стеками и щётками. Они используются для нанесения и распределения припоя, а также для очистки поверхности платы от пыли и сухих частиц.
