Допоміжне паяльне обладнання - інструменти, що дозволяють поліпшити качесво і розширити функціональність процедури пайки

26.05.2020

Таке обладнання має допоміжну функцію — дозволяє відвести електричні наведення, прибирає зайвий припій зі з'єднуваних компонентів, дозволяє звільнити руки при паянні плат, лудити та ін.

Олововідсмоктувачі

Олововідсмоктувачі застосовуються для видалення припою при паянні або демонтажі електронних компонентів. Принцип роботи полягає у всмоктуванні розплавленого гарячого припою крізь сопло за допомогою створення розрідження. Зібранний припій поміщується чи в корпус, чи в спеціальний знімний резервуар. Не дивлячись на простий принцип роботи розрідження може створюватися різним приводом — ручним або автоматичним. Через це існують два основних типи олововідсмоктувачів: ручні та електричні.

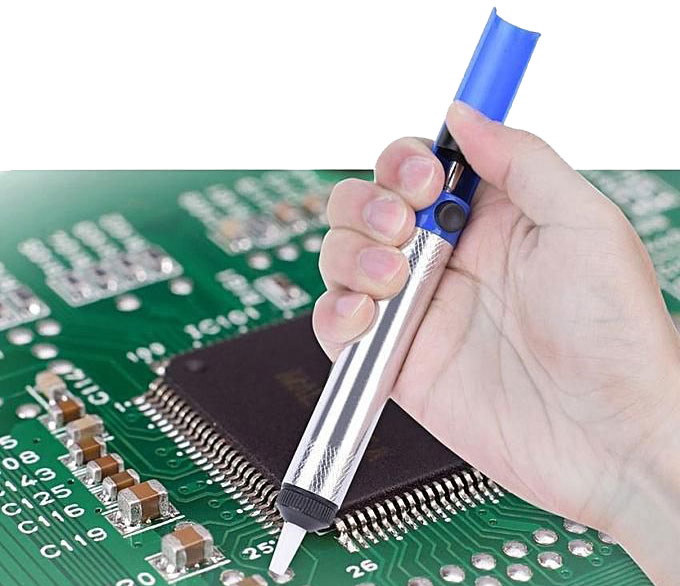

Ручні олововідсмоктувачі представлені простими моделями, в яких розрідження створюється ручним зусиллям. Принцип роботи подібний до шприца. Ним можна видаляти лише попередньо розплавлений припій, підігрітий контактним паяльником або термоповітряним феном, а це не завжди зручно.

Олововідсмоктувачі ручної дії відрізняються матеріалами, з якого зроблений корпус. За цим параметром вони бувають пластиковими і металевими.

Електричні дозволяють чи нагріти припій, чи автоматично створити вакуум, або нагрів з автоматичним всмоктуванням.

В свою чергу, електричні поділяються на механічні олововідсмоктувачі з підігрівом, поршневі з соленоїдом, компресорні. Механічний олововідсмоктувач з підігрівом фактично є гібридом контактного паяльника і ручного олововідсмоктувача. Наонечник у такого інструменту виконаний у вигляді жала, котре нагрівається електрикою. А поршень привордится до руху пружиною, що активується ручним зусиллям.

Поршневі олововідсмоктувачі з соленоїдом — протилежність механічного з підігрівом. У нього немає нагріву наконечника. За допомогою електрики створюється лише розрідження: при подачі струму на котушку соленоїда, відбувається втягування феромагнітного наконечника, що утворює вакуум.

Компресорний олововідсмоктувач (також званий демонтажним паяльником) представляє більше можливостей, оскільки при його використанні відбувається і розплавлення припою і його всмоктування. Такі пристрої оснащені нагрівальним елементом і мембранами, що створюють розрідження. Для збору служить спеціальна ємність всередині корпусу. Дорогі моделі компресорних олововідсмоктувачів оснащуються світловими індикаторами, що сигналізують нагрів, і можуть мати регулювання потужності.

Паяльні ванни

Для лудіння закінчень проводів і демонтажу електронних компонентів з плат застосовуються спеціальні пристрої, що складаються з ємності, що нагрівається — паяльної ванни. У них розплавляється флюс і припій.

Паяльні ванни не мають багато різновидів. Їх можна розділити лише за об’ємом: на мініатюрні і великі (іноді називають тигелями). А ось за оснащенням вони бувають різними. Так, прості моделі не мають дисплея, тоді як сучасні оснащені і дисплеєм, і терморегулятором.

Підставки для паяльників

Оскільки паяльник — це інструмент, оснащений жалом, яке може бути нагріте до високих тем температур (450-480°С), його треба куди-небудь ставити для охолодження і просто зберігання. Для утримання паяльника і існують спеціальні підставки. В принципі, це найпростіші предмети. Але без них можна зіпсувати стіл або обпектися.

Підставки для паяльників служать для установки жала або стрижня у висячому положенні, обмежуючи контакт з поверхнею. За формою виконання їх умовно можна розділити на два види: Y-подібні, що складаються, стійкові, пружинні.

Прості підставки представлені Y-подібними і складаними конструкціями. Їх об'єднує простота і компактні розміри. Y-подібні виготовляються з металу (оцинкованої бляхи) і є, по суті, основою з вирізаною Y-подібною частиною, яка відгинається на необхідний кут. На відігнуту пластину кладеться стрижень паяльника. При цьому рукоятка впирається об стіл.

Складані підставки складаються з пластикової основи (яка може мати нішу для віскозної або целюлозної губки) і металевим М-подібним дротом, на який кладеться стрижень паяльника. При використанні такої підставки паяльник виявляється в такому ж положенні, як і на Y-подібній підставці.

Обидва перерахованих вище видів підставок відносяться до низькобюджетних. Вони представлені у вигляді окремих пристроїв. Хоча зрідка можуть входити в комплект паяльних наборів для початківців.

Підставки, які можна назвати стійковими, представляють собою металеву або бакелітову основу з похилою стійкою, в котрій є отвір для стрижня паяльника. Такі підставки більш дорогі, ніж примітивні складані чи відігнуті Y-подібні, а також більш масивні. Однак вони володіють перевагою, оскільки при встановленому паяльнику жало розташовується не зверху, а знизу — причому воно є закритим від оточуючого середовища через те, що жало розміщується всередині простору між стійкою і основою. Цей найбезпечніший вид підставки для паяльника. Крім того, такі підставки завжди оснащуються нішею для целюлозної/віскозної губки. Недолік — фіксований кут нахилу паяльника.



Пружинні підставки можна віднести до тримачів, оскільки вони утримують не тільки жало, але і сам паяльник. У цьому вони схожі зі стійковими підставками. Але при їх використанні жало розташовується у висячому положенні і на відкритому просторі — утримується лише стрижень паяльника. Тому така підставка не убезпечить від випадкового дотику до жала. Втім, є і перевага — кругла пружинна спіраль, в яку вставляється стрижень паяльника, може згинатися під будь-яким кутом як у вертикальній, так і в горизонтальній площинах. І так само, як і у стійкових, такі підставки оснащуються нішами для целюлозної/віскозної або металевої губки. Варто зазначити, що при всіх недоліках саме такий вид підставок може мати додаткове оснащення. Наприклад, тримач для плат типу «третя рука», збільшувальну лінзу або лампу з вбудованою збільшувальною лупою.

Тримачі під термофени

Термоповітряні фени мають частини, що нагріваються — сопло і встановлені насадки. Тому по закінченню паяльних або демонтажних робіт його не можна класти на стіл — для розміщення термофену служать спеціальні тримачі. При використанні термоповітряних або комбінованих паяльних станцій тримач для фена йде в комплекті. Однак при використанні портативного фена знадобиться купівля окремого тримача.

Тримачі під термоповітряні фени можна розділити на два різновиди. Перші — для зберігання зберігання та охолодження фена. Другі — для роботи. Перші, власне, і є тримачами. Вони мають підставку, яка в залежності від конструкції, або встановлюється на корпус паяльної станції (при цьому підставка може обертатися по вертикальній осі), або є окремою конструкцією, яка встановлюється на стіл (в такому випадку вона зроблена нерухомою і не може змінювати кут нахилу). Другі є штативами. У них фен утримується не в горизонтальній площині, а вертикальній. Таке пристосування, на відміну від звичайного тримача, дозволяє проводити нагрів феном, таким чином звільняючи руки від тримання фена.

Тримачі для плат

При паянні контактним способом або термоповітряним феном паяльний інструмент доводиться тримати в одній руці, тоді як другою необхідно утримувати плату. Така робота вимагає величезної скурпульозності і посидючості. До того ж виключає найменший зсув плати. Тому можна скористатися спеціальними тримачами для закріплення плат.

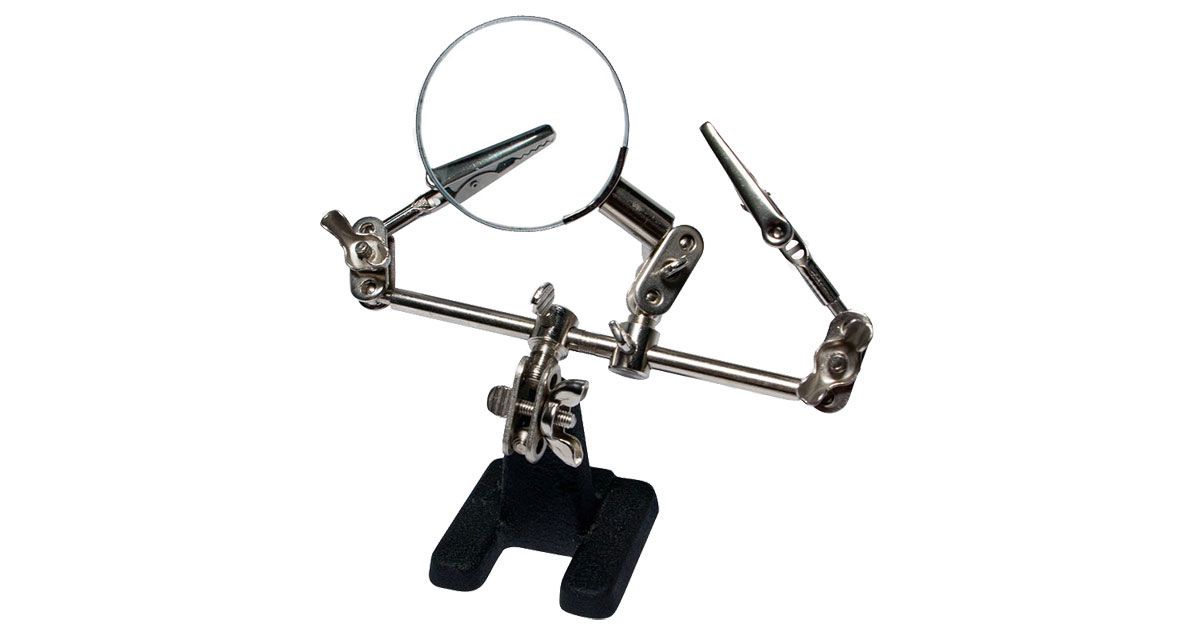

Такі пристосування дозволяють утримувати друковані плати у висячому стані. Вони можуть бути виконані у вигляді перекладини із затискачами типу «крокодил» і у вигляді пересувних та розсувних стійок. За типом встановлення вони діляться на тримачі з підставкою і на тримачі на струбцині. Також можуть оснащуватися додатковим обладнанням: збільшувальною лупою або лампою з лупою.

Антистатичні браслети

При пайці чутливих електронних елементів може знадобитися захист від статичної напруги, що знаходиться на людині, що паяє мікросхеми, і в подальшому може перенести заряд на радіодеталі, викликавши їхнє пошкодження, . Для відводу статичних струмів застосовуються антистатичні браслети, котрі, як правило, надягаються на зап’ястя.  Такі пристосування складаються з манжети з металевим майданчиком, оснащеною спіралеподібним дротом і затискачем типу «крокодил», що підключається до заземлення.

Антистатичні браслети розрізняються матеріалом, з якого зроблений браслет. За цим параметром вони діляться на тканинні та металеві.

Екстрактори

Екстрактори є інструментами для встановлення й витягування електронних PLCC компонентів з плат не пошкоджуючи їх. Конструкція складається з пружинного механізму з гачками на кінцях. Витягування радіодеталі з гнізда здійснюється шляхом стиснення рукоятки. Моделі екстракторів розрізняються кількістю видобуваних виводів у електронних компонентів.

Димопоглиначі

Процес пайки пов’язаний із розплавленням припою і флюсу, при якому виділяються шкідливі випари. Для їх відведення можна скористатися провітрюванням. Але краще використовувати спеціальне обладнання — димопоглиначі. Вони забезпечені вентилятором і фільтром для очищення повітря. Такі пристрої розрізняються за способом встановлення на стіл: на підставці або на струбцині.

Щітки

Щітки призначені для очищення друкованих плат і електронних компонентів від пилу і сухих часточок бруду. Як правило, вони зроблені в антистатичному виконанні. Відрізняються кількістю пучків ворсинок та їхною довжиною.

Набори інструментів

Набори інструментів представлені скальпелями, стеками і щітками. Вони застосовуються для і розподілення припою, а також для очищення поверхні плати від пилу і сухих часточок.
