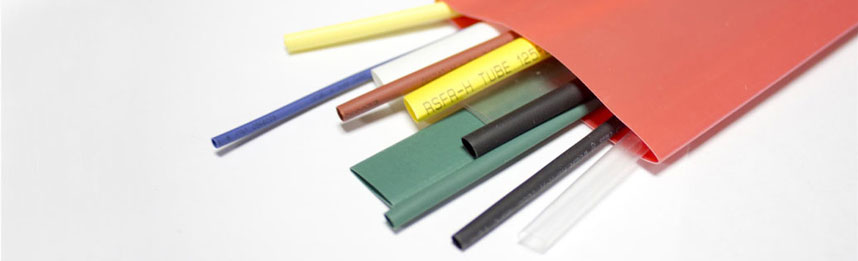

Термоусадочные трубки — как выбрать и как пользоваться

Улучшение качества и надежности изоляции соединения электрических проводов, кабелей и других токопроводящих элементов всегда беспокоила изобретателей и производственников. В конце 50-х годов прошлого века был изобретен материал с термоусадочными свойствами, но применение данное изобретение получило только в XXI веке, после того, как изобрели изменение молекулярной структуры полимеров. А термоусадочные трубки ТУТ начали производить только около 2 лет тому назад с основным назначением — изоляция контактов электропроводок.

Очень перспективно применение ТУТ на производстве при сборке электрических шкафов и щитов, при разводке в цехах электрических кабелей и проводов, при подключении к различным приборам и механизмам. При этом упрощается и надежно обеспечивается маркировка разводки.

Еще больший эффект дает применение клеевой термоусадки. Использование клеевой термоусадки для гидроизоляции металлических и деревянных конструкций получило широкое применение в приватных хозяйствах сельской местности. Клеевая трубка, например, может с успехом быть усажена на деревянный или металлический столб, опору перед вкапыванием в грунт. При этом, кроме защиты поверхностей конструкций, повышается их механическая прочность. Когда термоплавкий клей на трубке застывает, она теряет свою гибкость и такой прочности достаточно для соединения двух элементов изделий не находящихся под механической нагрузкой.

Вместо покрытия краской любых поверхностей интерьера или инвентаря удобнее использовать цветные тонкостенные изделия, например, на перекладинах и поручнях спортивного инвентаря и т.д. Всех примеров применения термоусадки не перечислить.

Виды и различия термоусадочных трубок

Эти изделия производятся:

• разной толщины стенки — тонкостенные, с толстой стенкой и с клеевым слоем;
• разным коэффициентом усадки — 2:1; 3:1 и так далее, до 6:1;

При процессе термоусадки, нанесенный слой клея расплавляется, внутренняя стенка прилипает к поверхности любого другого изделия, — дерева, металла, другого полимера, бетона и т.д. Клей обеспечивает герметизацию изолируемой поверхности, предотвращается проникновение влаги. Если усадка клеевой ТУТ произошла правильно, то она, можно сказать, уже без разрушения не демонтируется.

• различные цветные усадки, двухцветные и бесцветные;

Бесцветную (прозрачную) трубочку зачастую применяют для указания марки кабеля или провода, его сечения, и многое другое. Перед термоусадкой на кабель или провод закладывают полоску бумажки с соответствующими надписями. Получается очень хорошая, долговечная, несмываемая маркировка. Только в данном случае нужно быть осторожными, чтобы в процессе усадки не повредить бумажку или стенку трубочки.

• на основе разных полимеров — полиолефина, эластомера, фторполимера и других;
• со специальными свойствами — термостойкие, химически устойчивые, стойкие к воздействию масла и бензина; фотолюминесцентные, не воспринимающие ультрафиолетовое излучение и другие.

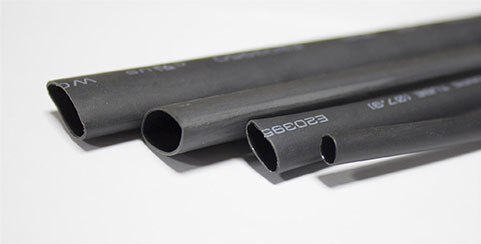

Процесс термоусадки

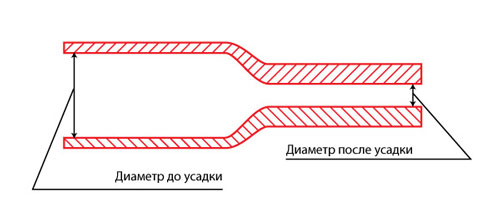

Все происходит очень просто и технологически надежно. Основное свойство трубочки — способность изменять (сжимать) свой диаметр и толщину стенки при температуре 80…125ºС. Процесс усадки происходит при нагревании установленного (надетого, нанесенного) кусочка ТУТ на кабель, электропроводку, какой-то предмет или изделие.

При этом могут быть использованы спички, зажигалка, газовая горелка или другие горящие элементы. Лучше всего для этих целей подходит обыкновенный фен. При использовании фена, обеспечивается постепенное повышение температуры струи воздуха.

После завершения нагрева участок ТУТ должен остыть. Как все просто!

Единственное неудобство и недостаток усадки, — их нельзя снять, демонтировать, разрезать без разрушения стенок. Ну, и перед усадкой другой трубки на месте демонтированной, необходимо будет заново выполнить механическое соединение кабельной и другой электропроводки. Иначе, новое изделие не наложить (не надеть) на изолируемый участок.

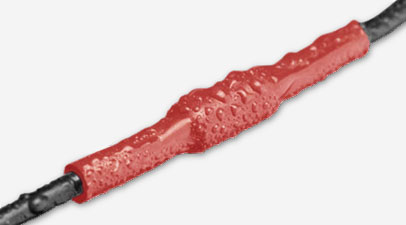

Преимущества применения термоусадок

Асортимент термотрубок WOER

Название	Коэффициент усадки	Рабочая температура, ºС	Особенности
Термоусадка RSFR-105	2:01	-55…+105	Гибкая; Устойчива к перепадам температуры;
Термоусадка W-1-H	2:01	–45…+125	Гибкая; Огнестойкая; Устойчива к перепадам температуры;
Термоусадка PVDF	2:01	155…+200	Огнестойкая; Полужёсткая; Устойчива к перепадам температуры;
Термоусадка RSFR-135G(2X)	2:01	-55…+135	Химически стойкая; Гибкая; Устойчива к перепадам температуры;
Термоусадка с клеем W-1SB	2:1 3:1 4:1	-55…+125	Обладает свойством подавления горения и водостойкостью; Клеевой слой обеспечивает лучшую герметизацию соединений и проводов;
Термоусадка с клеем SBRS(4X)	4:01	-45…+125	Полужёсткая; Обладает свойством подавления горения; На внутренней поверхности нанесён толстый клеевой термоплавкий слой;
