Разновидность паяльников, их преимущества и недостатки

Электрические паяльники

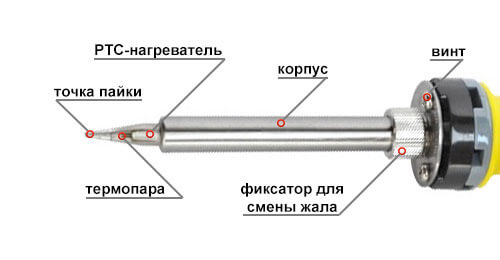

Электрические — наиболее распространённый и многочисленный тип паяльников. Питанием для них служит бытовая сеть 220В. Однако есть и автономные, работающие от батареек или от автомобильного прикуривателя. Они предназначены для контактной пайки. Основные элементы конструкции таких паяльников: наконечник (жало), стержень, нагревательный элемент, шнур питания и рукоятка. Такие паяльники могут быть как с регулировкой мощности, так и без неё. Также могут различаться по применяемому типу нагревательного элемента (керамический или нихромовый).

Нихромовый нагреватель представляет нихромовую спираль, намотанную на изоляционный корпус со стержнем размещённым в середине. Стержень, а соответственно и жало, нагреваются за счёт пропускания тока через нихромовую спираль.

Преимуществом таких паяльников являются дешевизна и ударопрочность. Они не боятся падений. Также можно использовать неоригинальные жала. Недостатки нихромовых паяльников — медленный нагрев и повышенный износ. При частом применении нихромового паяльника нагревательная спираль перегорает. Из-за чего такой инструмент разумно использовать лишь в быту, поскольку производительность работ низкая.

Керамический нагреватель представляет плёночный нагреватель с терморезисторами, встроенными в керамический стержень, нагревающийся при подаче на него напряжения. Такой паяльник считается более совершенным, чем нихромовый, но чувствителен к ударам и стоит дороже.

Преимущества: быстрый нагрев, поддержание заданной температуры, возможность интенсивной работы, долговечность, большая мощность при компактных размерах. Недостатки: хрупкость, высокая цена и необходимость использовать лишь оригинальные сменные жала.

Не удивительно, что некоторые продавцы под видом керамических продают нихромовые паяльники. Причём даже производители имитируют внешний вид керамических нагревателей, из-за чего отличить псевдокерамический от оригинального достаточно сложно. В таких псевдокерамических паяльниках нагревательный элемент нихромовый спиральный с термопарой и керамическим изолятором либо же нихромовая нить в керамическом корпусе.

Термовоздушные паяльники

Термовоздушные паяльные станции обладают иным принципом действия, чем электрические паяльники. Такие паяльники относятся к бесконтактным. Поскольку воздействие на элементы микросхем осуществляется без физического контакта с деталями. А расплавление припоя или паяльной пасты осуществляется с помощью мощной струи нагретого воздуха. Предназначение термовоздушных паяльных станций — SMD-монтаж. Также их можно применять для расплавления различных материалов.

Основными составляющими термовоздушной станции являются блок управления и термофен. Принцип действия термовоздушной паяльной станции: с помощью компрессора или крыльчатого электромотора поток воздуха подаётся на нагреватель, который расположен в трубке термофена. Далее нагревается и с помощью специальных насадок подаётся к месту пайки.

Недостатки термовоздушных станций: потоком воздуха можно сдуть мелкие детали или расплавить соседние элементы.

Существуют демонтажные паяльные станции, отличающиеся от термовоздушных тем, что нагретый воздух не выдувается, а наоборот, втягивается. Такие паяльники используются для распайки элементов микросхем.

Индукционные паяльники

Индукционные паяльные станции относятся к контактным инструментам для паяния. Они обладают большим КПД по сравнению с обычными контактными электрическими паяльниками, поскольку жало является нагревательным элементом.

Как и другие виды паяльных станций, индукционные состоят из паяльника и блока управления. Принцип действия индукционных паяльников сложный. Вкратце можно описать так — при подаче высокочастотного напряжения на индукционную катушку происходит образование магнитного поля, которое, воздействуя на ферромагнитное жало, вызывает перемагничивание — в результате чего выделяется тепловая энергия. Регулировка температуры осуществляется с помощью термодатчика, установленного на паяльник (используется в дешёвых индукционных паяльных станциях). Либо с применением разных жал-картриджей с определённой точкой Кюри (принцип прекращения нагрева ферромагнитного покрытия при достижении определённой температуры).

Преимущество индукционных паяльных станций — равномерный нагрев, повышенный срок эксплуатации. К недостаткам, по крайней мере, паяльников без регулировки температуры, можно отнести дороговизну сменных жал-картриджей. Также к минусам можно причислить то, что индукционные паяльники предлагаются в виде паяльных станций.

Импульсные паяльники

Импульсный паяльник представлен миниатюрными автономными паяльниками, работающими от батареек, USB-порта или автомобильного прикуривателя. Конструкция импульсного паяльника являет собой медный наконечник (жало), подключенный к вторичной обмотке трансформатора высокой частоты, и частотный преобразователь. В такой системе происходит повышение частоты напряжения с последующим снижением до рабочего уровня. Такой тип нагрева позволяет обеспечить мгновенный нагрев. Однако особенность импульсного паяльника в том, что нагрев осуществляется только при нажатии и удержании кнопки включения. При выключении кнопки происходит остывание жала.

Преимущества импульсных паяльников — быстрый нагрев, компактность, автономность. Недостатки — непригодность для продолжительных работ и маленькая мощность.

Газовые паяльники

Газовые паяльники — ни что иное, как обычные мини-газовые горелки, снабжённые жалами-наконечниками для контактной пайки. Так что такие устройства можно использовать как паяльник, термофен или горелку. Конструкция состоит из горелки, ёмкости для газа, кнопки розжига и насадки. Нагрев жала производится за счёт горения газа. Длина пламени и температура регулируются. В качестве топлива используется газ для зажигалок.

К преимуществам газовых паяльников относятся быстрый нагрев и варьирование температуры (550˚… 2000˚С), а также автономность. К недостаткам можно зачислить высокую температуру нагрева (можно переплавить детали) и повышенную шумность. А ещё, при работе с газовым паяльником следует быть предельно осторожным.

Газовые паяльники подходят для ремонта автомобильных радиаторов и пайки электроники в «полевых» условиях, где нет бытовой электрической сети.

Инфракрасные паяльники

Инфракрасные паяльные станции — самый совершенный тип паяльников, обеспечивающих бесконтактную пайку. Однако и самый сложный. Такие станции состоят из верхнего и нижнего нагревателей, подставки с держателем для платы, регулятора температуры. Некоторые модели можно подключить к компьютеру для контроля температурного режима.

Принцип действия инфракрасных паяльных станций — нагрев электромагнитными волнами с помощью инфракрасного излучения. Нижний нагреватель обеспечивает предварительный прогрев материала, а верхний непосредственно осуществляет пайку.

По типу нагревательных элементов инфракрасные паяльные станции делятся на кварцевые и керамические. Они оба создают невидимый спектр инфракрасного излучения. Однако кварцевые также излучают видимый диапазон излучения. Поэтому для работы с паяльниками с таким типом нагревателя необходимо использовать защитные очки.

Преимущества инфракрасных станций — возможность работы с различными видами микросхем, предварительный подогрев снизу, равномерный нагрев, отсутствие необходимости приобретать различные насадки. И в отличие от термовоздушных паяльных станций, инфракрасные не сдувают детали с платы и не деформируют платы. Существенный недостаток такого инструмента — дороговизна. При этом китайские инфракрасные паяльные станции среднего ценового диапазона обладают неточной регулировкой температуры.

Паяльники с периодическим нагревом

Дуговые паяльники обладают периодическим нагревом и предназначены для контактной пайки. Нагрев обеспечивается электрической дугой, образующейся между жалом и угольным электродом, размещенным внутри паяльника. Такой вид паяльников слабо распространён.

И ещё одной разновидностью данного инструмента являются молотково-торцевые паяльники, работающие от внешнего источника тепла. Их также называют молотковыми и торцевыми (по форме наконечника). Паяльники такого вида конструктивно просты, поскольку состоят из длинной ручки и большого наконечника.

К плюсам можно отнести автономность, простоту конструкции и дешевизну. К минусам — отсутствие поддержания температуры и регулировки нагрева.
