Цифровой мультиметр DT9208A — многофункциональный помощник при диагностике цепей

Цифровой мультиметр DT9208A предназначен для измерения постоянного напряжения, переменного напряжения, постоянного тока, переменного тока, сопротивления, частоты, температуры, емкости, тестирования диодов, транзисторов и прозвона цепи.

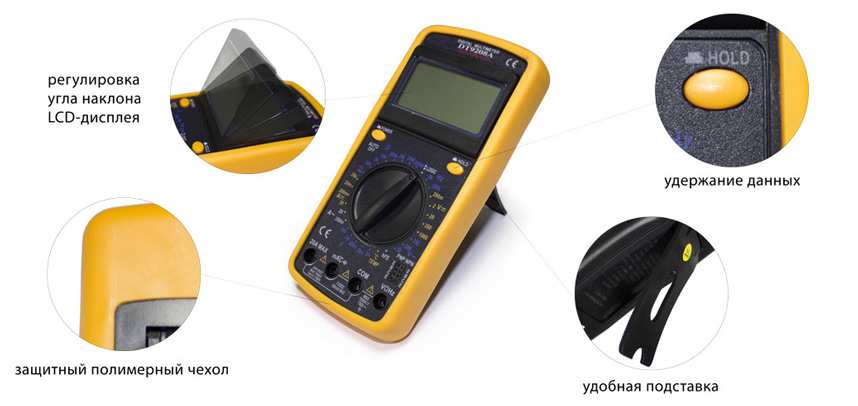

Функциональные и конструктивные особенности

Прибор оснащен функцией автоотключения. Так что если вы забыли его выключить, через 15 минут это произойдет автоматически. Для включения прибора вновь необходимо дважды нажать на кнопку POWER. Также доступна функция фиксации показаний на дисплее (кнопка HOLD). Удобный поворотный переключатель позволит самостоятельно настроить нужный режим и диапазон. О том, что необходимо сменить батарею вас оповестит знак батареи на дисплее. Корпус мультиметра оснащен защитным полимерным чехлом, который поглощает удары и защищает от внешних повреждений. Мультиметр DT9208A оборудован предохранителями и имеет двойную изоляцию. Благодаря этому обеспечивается безопасность как прибора, так и пользователя.

Характеристики

Измерение постоянного напряжения	200 mV, 2 V, 20 V, 200 V, 1000 V
Измерение переменного напряжения	200 mV, 2 V, 20 V, 200 V, 750 V
Измерение постоянного тока	20 µA, 200 µA, 2000 µA, 20 mA, 200 mA, 2 A, 20 A
Измерение переменного тока	20 µA, 200 µA, 2 mA, 20 mA, 200 mA, 2 A, 20 A
Измерение сопротивления	200 Ω, 2 KΩ, 20 KΩ, 200 KΩ, 2 MΩ, 20 MΩ, 200 MΩ
Измерение емкости конденсатора	2 nF, 20 nF, 200 nF, 2 uF, 20 uF, 200 uF
Измерение температуры	-40…+1370°C
Измерение частоты	2 KHz, 20 KHz
Индикация полярности	«-» отображается автоматически
Выбор диапазона	ручной
Дисплей	3 1/2 цифры, LCD, максимальное разрешение 1999
Индикация низкого заряда батареи	есть
Рабочая температура	0…+ 40°C, менее 80% относительной влажности
Тип батареи	9V тип Крона
Размер (в×ш×д)	190×90×33мм
Вес	около 227г

Режим измерения напряжения

• Присоедините черный и красный щупы к гнездам «COM» и «VΩ» соответственно.
• Установите поворотный переключатель диапазонов в требуемую позицию.
• Соедините щупы с исследуемой цепью и считайте значение, отобразившееся на дисплее.

Постоянное напряжение				Переменное напряжение
Предел	Разрешение	Точность		Предел	Разрешение	Точность
200 mV	0.1 mV	±(0.5% + 3) ед счета		200 mV	0.1 mV	±(1.2% + 5) ед счета
2 V	1 mV	±(0.8% + 5) ед счета		2 V	1 mV	±(1.0% + 5) ед счета
20 V	10 mV			20 V	10 mV
200 V	100 mV			200 V	100 mV
1000 V	1 V	±(1.0% + 5) ед счета		750 V	1 V	±(1.2% + 5) ед счета

---

Режим измерения тока

• Соедините черный щуп с гнездом «COM». Если измеряемый ток меньше 200mA, подключите красный щуп к гнезду «mA». Если ток находится между 200mA/2А и 20А, то подключите красный щуп к гнезду «20А».
• Установите переключатель режимов в желаемое положение (A~ или A⎓) и нужный диапазон.
• Соедините щупы с исследуемой цепью и считайте значение, отобразившееся на дисплее. Полярность красного щупа отобразится вместе со значением силы тока.

Постоянный ток				Переменный ток
Предел	Разрешение	Точность		Предел	Разрешение	Точность
20 µA	10 nA	±(1.8% + 2) ед счета		20 µA	10 nA	±(2.0% + 5) ед счета
200 µA	100 nA			200 µA	100 nA	±(2.0% + 3) ед счета
2000 µA	1 µA			2000 µA	1 µA
20 mA	10 µA			20 mA	10 µA
200 mA	100 µA	±(2.0% + 2) ед счета		200 mA	100 µA	±(2.0% + 5) ед счета
2 A	1 mA	±(2.0% + 10) ед счета		2 A	1 mA	±(2.5% + 10) ед счета
20 A	10 mA			20 A	10 mA

---

Режим измерения сопротивления

• Подключите черный щуп к гнезду «COM» и красный щуп к гнезду «VΩ».
• Установите поворотный переключатель диапазонов в требуемую позицию.
• Подключите измерительные провода к измеряемому сопротивлению и прочитайте показания на дисплее.

Предел	Разрешение	Точность
200 Ω	0.1 Ω	±(1.0% + 10) ед счета
2 KΩ	1 Ω	±(1.0% + 4) ед счета
20 KΩ	10 Ω
200 KΩ	100 Ω
2 MΩ	1 KΩ
20 MΩ	10 KΩ	±(1.0% + 10) ед счета
200 MΩ	100 KΩ	±(5.0% + 10) ед счета

---

Тест на непрерывность

• Подключите черный щуп к гнезду «COM», а красный щуп к гнезду «VΩ».
• Установите переключатель диапазона в необходимое положение.
• Подсоедините щупы к измеряемой цепи.
• Если сопротивление цепи ниже, чем 30 ± 20Ω, прозвучит сигнал.

---

Диодный тест

• Подключите черный щуп к гнезду «COM» и красный щуп к гнезду «VΩ».
• Установите переключатель диапазона в необходимое положение.
• Подсоедините щупы к измеряемому диоду, для прямого включения красный щуп к аноду, а черный к катоду.
• Прибор показывает падение напряжения и на дисплее при перегрузке, когда диод перевернут, отображается цифра «1».

---

Транзисторный тест

• Установите переключатель диапазона в положение hFE.
• Определите тип проводимости (NPN или PNP) транзистора и расположение выводов эмиттера, базы и коллектора. Вставьте провода транзистора в соответствующие отверстия гнезда hFE.
• ЖК-дисплей отобразит приблизительное значение hFE.

Предел	hFE	Испытательный ток	Испытательное напряжение
NPN & PNP	0~1000	Ib ≈ 10 µA	Vce ≈ 2.8 V

---

Режим измерения температуры

• Установите переключатель диапазонов в позицию «°С TEMP».
• Подключите термопару к гнездам «mA» и «COM», убедитесь, что красный щуп термопары вставлен в гнездо «mA».
• Рабочий конец (тестовый конец) подключите к измеряемому объекту.
• Значение температуры отображается на дисплее в градусах по шкале Цельсия (°C).

Предел	Разрешение	Точность
-40…+1370°С	1°С	-40…+150°С ± (1.0%+4)
		+150…+1370°С ± (1.5%+15)

---

Режим измерения емкости

• Подключите черный щуп к гнезду «COM» и красный щуп к разъему «mA» .
• Установите переключатель функций в положение F. (Полярность КРАСНОГО провода положительная «+»)
• Подключите измерительные провода к измеряемому конденсатору и убедитесь, что полярность подключения соблюдена.

Предел	Разрешение	Точность
2 nF	1 pF	±(4.0% + 5) ед счета
20 nF	10 pF
200 nF	100 pF
2 uF	1 nF
20 uF	10 nF
200 uF	100 nF

---

Режим измерения частоты

• Установите переключатель диапазона функций в требуемое положение «Гц».
• Подключите черный щуп к разъему «COM» и красный щуп к разъему «VΩ».
• Подключите измерительные провода к измеряемой нагрузке.

Предел	Разрешение	Точность
2 KHz	1 Hz	± (3.0%+5)
20 KHz	10 Hz

---

Логический тест

• Установите переключатель диапазона функций в положение «LOGIC».
• Подключите черный щуп к разъему «COM» и красный щуп к разъему «VΩ».
• Подключите измерительные провода к измеряемой нагрузке.
