Лупа косметологическая, для вышивания, для пайки — назначение и характеристики

27.12.2018

Увеличительные линзы и стёкла относятся к оптическим приборам и предназначаются для рассматривания мелких предметов и деталей. Сфера применения огромна: это и чтение мелкого текста, изучение марок и миниатюрных предметов искусства, шитьё, и ремонтные работы при пайке микросхем, и создание или ремонт ювелирных изделий, и археология, и криминалистика. Поэтому лупы делятся в зависимости от предназначения и степени увеличения, что и определяет их конструкцию.

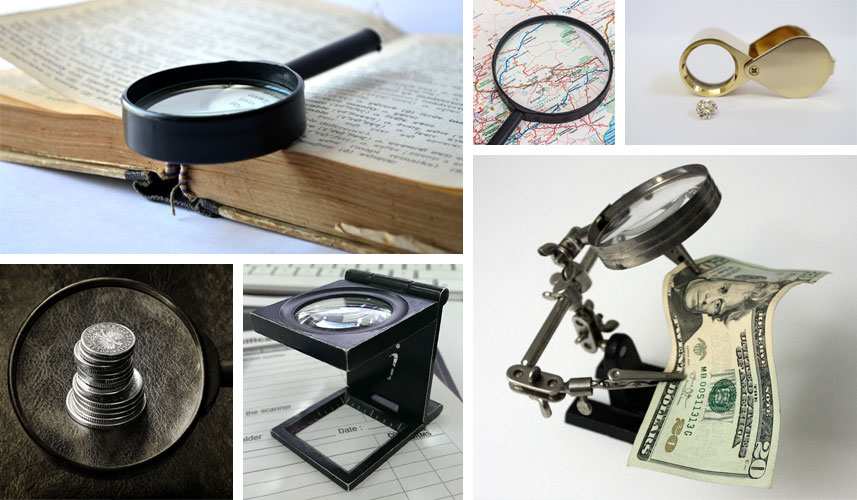

Лупа косметологическая, для вышивания, для пайки

Типы увеличительных линз

Увеличительные оптические приборы — это не только простые ручные лупы, как у детективов из книг, но и лампы-лупы, и даже фотомикроскопы. Вид и конструкция луп зависит от сферы использования. Так, для рассматривания этикеток или марок подойдёт ручная наблюдательная лупа. Для изучения ювелирных изделий удобнее пользоваться специальными ювелирными линзами. А для маникюра лучше подойдёт косметологическая лампа-лупа.

По советскому ГОСТу-275706 1983 года, действующего до нынешнего времени, делятся по кратности увеличения, сфере использования, а также по конструкции.

По степени увеличения увеличительные линзы делятся на лупы малого, среднего и большого увеличения. По назначению различают наблюдательные, измерительные, швейные, часовые, зерновые, кино-фото линзы (предназначенные для просмотра кадров фото- и киноплёнки), лупы сквозной наводки сопряжённого визира киносъемочного аппарата). По конструкции бывают бинокулярными, ручными, напольными или штативными.

Остановимся на разновидностях подробно.

Кратность увеличения

К лупам малого увеличения относятся линзы с увеличением изображения до 5-ти. Для использования в быту этого вполне достаточно.

Лупы среднего увеличения способны предложить пяти-десятикратное увеличение. Они подходят для рассматривания марок или изучения насекомых.

Лупы большого увеличения обладают более чем 10-ти кратным увеличением, находящим применение в ремонте часов, ювелирном деле.

Некоторые лупы состоят из нескольких линз, которые можно располагать одну над другой, в следствии чего суммируется увеличение. Так, разложив 3Х и 5Х линзы можно получить 8-ми кратное увеличение.

Хотя качество получаемой «картинки» зависит не только от степени увеличения. Важное значение имеет фокусное расстояние. За чёткость изображения отвечает именно оно. Резкость достигается лишь при определённом отдалении от линзы. К примеру, читать книгу можно с лупой 5-ти кратного увеличения. Но для дальних предметов, например, настенной карты, такая лупа не подойдёт.

Выбор подходящей лупы зависит и от состояния остроты зрения. Чем больше близорукость, тем большей должна быть кратность увеличения линзы.

Размеры линз

Ещё один нюанс, важный при выборе лупы — поле зрения. Это размеры рабочей области, видимой через лупу. Чем больше увеличение — тем меньше пространства видно. Поэтому для изучения больших по площади предметов предпочтительнее лупа с меньшим увеличением. А сильная подойдёт для небольших предметов.

Виды луп по назначению

Наблюдательные лупы

Наиболее простым типом являются наблюдательные лупы, применяющиеся для чтения. Чаще всего они представлены простой конструкцией в виде круглого стекла с рукояткой. Хотя они могут быть сделаны и в виде выдвижных линз или стёкол с оправой. Такие лупы обладают 1,5-5-ти кратным увеличением. Для удобства использования в условиях плохой освещённости могут снабжаться подсветкой.

Пользоваться наблюдательной лупой просто — для наведения резкости нужно установить стекло под правильным углом и отодвинуть линзу от наблюдаемого предмета.

Измерительные лупы

Измерительные лупы позволяют не только изучать, но и измерять исследуемые предметы. Для этого они снабжены линейной шкалой или сеткой, нанесённой на увеличительную линзу или отдельное стекло. Шкала градируется делениями от 0,1 мм. Диапазон измерений небольшой, от 0 до 10-20 мм.

Помимо линейных, существуют угловые, координатные и резьбовые измерительные лупы.

По форме исполнения такие лупы могут быть выполнены в виде линейки из увеличительного стекла. Также существуют модели, сделанные в виде цилиндра с фиксированным фокусным расстоянием. Поэтому для наблюдения достаточно поставить лупу над исследуемым предметом.

Часовые лупы

При ремонте мелких часовых механизмов не обойтись без специальных луп для часовщиков. Кроме того, такими лупами можно пользоваться и в ювелирной сфере, и при пайке компонентов микросхем. По конструкции делятся на наглазные, налобные, лупы-очки.

Наглазные лупы выполнены в форме цилиндра. Линза удерживается с помощью прищуривания, благодаря чему руки остаются свободными и можно проводить манипуляции.

Ещё одной формой часовых луп являются монокулярные и бинокулярные лупы-очки / налобные линзы. Как и наглазные лупы, они не задействуют руки для удержания линзы, поскольку надеваются на лоб либо с помощью оправы, как и обычные очки для коррекции зрения, либо с помощью ремешка (что препятствует соскальзыванию и подходит при длительном использовании) или с помощью налобного держателя. Такие лупы могут состоять как из одной линзы, так и нескольких. Они удобнее наглазных луп, поскольку не требуется напрягать надбровные мышцы.

Монокулярные лупы-очки имеют линзу для одного глаза. Это удобно, когда вторым глазом необходимо смотреть на дальние расстояния. Например, сверяться с чертежом.

Бинокулярные лупы-очки снабжены одной сплошной или несколькими увеличительными линзами для обоих глаз.

При использовании часовых луп следует учитывать: фокусное расстояние прямо пропорционально кратности. Чем больше кратность — тем меньше фокусное расстояние и, соответственно, наблюдаемый предмет нужно ближе подносить к глазу. Поэтому исследуемый предмет может закрывать тень наблюдателя. Так что для луп-очков опция подсветки не будет лишней.

Ювелирные лупы

Ювелирные лупы представлены в ручном исполнении и сделаны в виде складных или выдвижных карманных линз в оправе. Такие линзы небольшого размера. Как правило, они обладают большой кратностью увеличения: 20Х, 30Х, 45Х. И могут состоять как из одной, так и из нескольких линз. При раскладывании нескольких линз одновременно, кратность увеличения суммируется. За счёт чего достигается большее увеличение.

Зерновые лупы

Для просмотра семян с целью отбраковки повреждённых зёрен существуют специальные зерновые лупы. Они, как и часовые лупы, имеют цилиндрическую оправу, но снабжены ободком, препятствующим рассыпание семян.

Лупа для вышивания

Лупа для вышивания вешается на шею с помощью регулируемого шнурка. При этом руки не заняты и можно заниматься вышивкой.

Текстильные лупы

Текстильные лупы используются для обнаружения дефектов на ткани. Применяются на текстильных производствах.

Лампы-лупы

Для косметологов, мастеров маникюра и дантистов имеет значение не только возможность работы с высокой точностью, но и хорошее освещение. Поэтому им стоит обратить внимание на лампы-лупы. Их особенности — настольная конструкция, состоящая из держателя, увеличительной линзы и светодиодной подсветки, питающейся от бытовой электрической сети. При этом, в основную линзу может быть встроена небольшая дополнительная, с большим увеличением. Некоторые модели дополнительно оснащены крышкой, защищающей линзу от загрязнения и повреждения. По типу крепления лампы-лупы бывают настольными (устанавливаются на подставке), на струбцине и на прищепке.

При выборе лампы-лупы нужно учитывать, что показателем степени увеличения являются диоптрии. Лампы-лупы, как правило, имеют от 3 до 8 диоптрий. Но они не означают кратность увеличения. Поэтому лупа на 3D — это не 3х кратное увеличение. Значение диоптрий влияет на фокусное расстояние. То есть, на расстояние от линзы до исследуемого предмета. Так, для лупы-лампы на 12D, дающей 4х кратное увеличение, рабочее пространство составляет меньше 10 см. Поэтому наиболее удобно работать с лампами-лупами, имеющими 3 или 5 диоптрий.

Ниже приведено соотношение диоптрий, кратности увеличения и фокусного расстояния.

Диоптрии	Кратность увеличения	Фокусное расстояние
1D	1,25X	100 см
3D	1,75X	25 см
5D	2,25X	15 см
8D	3X	12,5 см

Материалы линз

Линзы для луп изготавливают в основном из стекла или плексигласа

Стеклянные линзы обеспечивают наилучшее качество. Они не тускнеют, более стойкие к царапинам и сколам. И не деформируются при перепадах температуры. Однако они тяжелее пластиковых линз с аналогичным увеличением.

Линзы из плексигласа (органического стекла) выдерживают большие нагрузки, чем обычное стекло и при этом намного легче. Из недостатков: склонность к царапинам, а также,со временем пластик тускнеет и хуже пропускает свет.
