Классификация коаксиального кабеля и параметры его выбора

16.03.2018

Кабель коаксиальный представлен, как обычный электрический кабель, где экран и центральный проводник расположены в соосном виде. Годом его изобретения считается 1880. Положил начало этому новшеству известный физик Оливер Хевисайд.

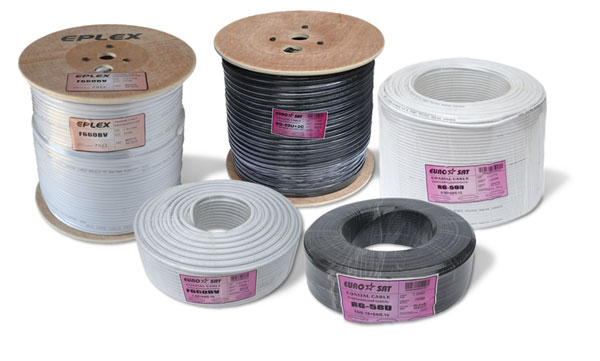

Классификация коаксиального кабеля

Сферы использования кабеля

Кабель коаксиальный зарекомендовал себя в применении именно в высокочастотных сигналах. Его используют, как антенный кабель, но и в следующем:

  • для связных систем;
  • в антенно-фидерных системах;
  • в производственных и научно исследовательских системах;
  • в АСУ;
  • как кабель видеонаблюдения;
  • для автоматики и систем сигнализации;
  • в радиоэлектронике;
  • в военной технике.

Помимо этих областей провод коаксиальный используется в кабельных линиях задержки, в фильтрах, при формировании импульсов, в трансформаторах четвертьволновых, в согласовывающих и симметрирующих устройствах.

Данный кабель может быть также низкочастотным. В таком случае при изготовлении оплётка служит экраном. Волновое сопротивление в низкочастотном кабеле не нормируется.

Конструкция коаксиального кабеля

Провод коаксиальный имеет незамысловатую конструкцию и состоит из следующих частей:

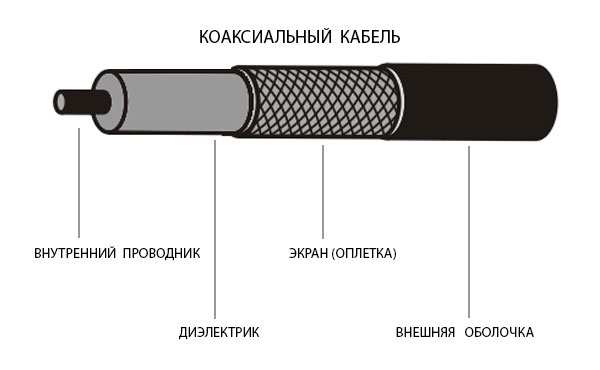

Схема коаксиального кабеля

  1. Внешняя оболочка. Ее изготавливают из светостабилизированного полиэтилена для защиты от ультрафиолетовых лучей. Также материалом может служить фторопластовая лента, поливинилхлорид и другие материалы, которые являются изоляцией кабеля от внешнего негативного влияния.
  2. Экран. Его второе название — внешний проводник и имеет он вид фольгированного материала, также, для его изготовления применяется медь, алюминий, гофрированная трубка и другое.
  3. Диэлектрик.
  4. Проводник внутренний. Это одиночный прямолинейный провод, свернутый в спираль. Материалом для него могут служить: медный сплав либо алюминиевый, медная трубка, омедненная сталь, посеребрённая медь.

Идеальный кабель коаксиальный имеет электромагнитное поле, которое сосредотачивается в имеющемся пространстве между двумя проводниками. Благодаря их не выхождению за пределы кабеля, электромагнитная энергия не тратится на излучение.

Купить кабель коаксиальный высокого качества по доступным ценам можно в нашем магазине.

Классификация коаксиальных кабелей

Выбрать и купить коаксиальный кабель не так просто, и имеет он множество разновидностей. Классифицируется кабель по следующим параметрам:

  1. По назначению, например, для бытовой техники, авиации, космической техники и других вышеуказанных областей.
  2. Классификация коаксиальных кабелейПо волновому сопротивлению кабель бывает:
    • 50 Ом. В основном областью применения является радиоэлектроника. Передача сигнала осуществляется с малыми потерями, также имеет высокую электрическую прочность и передаваемую мощность.
    • 75 Ом. Особенно распространен в передаче связи, т.е. как антенный кабель. Радиотехника и телевизионная сфера – основные области его использования. Он имеет меньшие потери, и имеет хорошее согласование с волновым сопротивлением по сравнению с предыдущим кабелем.
    • 100 Ом. Его использование достаточно редко для специализированных целей либо в технике импульсной.
    • 150 Ом. Данный коаксиальный провод не является предусмотренным международными стандартами и в основном применяется в импульсной технике.
    • 200 Ом. Практически не используется, также, он, как и предыдущий не предусмотрен в международных стандартах. Помимо данных видов существуют и другие, имеющие ненормируемое волновое сопротивление. Они зарекомендовали себя в аналоговой звуковой технике.
  3. По стойкости к перегибам и гибкости бывают: особо гибкими, жесткими, гибкими, полужесткими
  4. По диаметру изоляции коаксиальный провод бывает:
    • миниатюрным, имеющим диаметр от полутора миллиметров до 2,95 миллиметров;
    • субминиатюрным, до одного миллиметра;
    • среднегабаритным, от 3,7 миллиметра до 11,5 миллиметра;
    • крупногабаритным больше 11,5 миллиметров.
  5. По экранированию делятся на такие виды:
    • имеющие многослойную и однослойную оплетку;
    • экран из металлической трубки;
    • в виде излучающих кабелей;
    • обычный экран;
    • с луженой оплеткой;
    • сплошной экран.

Также условно данный кабель делят на толстый и тонкий. Последний является очень гибким, и его диаметр не превышает пол сантиметра. Подходит к любой сети. Без искажения и затухания сигнала кабель передает информацию до 185 метров. Относится он к RG-58. Из этого семейства — это кабели с медной жилой и переплетенные, также по военному стандарту. Кабель RG-59 идеально подходит для кабельного телевидения. RG-6 относится к толстым кабелям. Они предназначены для широкополосных передач. Такой кабель может передать сигнал на очень большие расстояния до пятиста метров. Для его подсоединения используется трансивер

Как правильно выбрать коаксиальный кабель для видеонаблюдения и телевидения

Частыми вопросами в выборе кабеля коаксиального является именно как выбрать антенный кабель и кабель для видеонаблюдения.

Перед тем как купить коаксиальный кабель нужно учесть, где проходит провод на улице или в доме. Также его длину. В случае с кабелем для видеонаблюдения, если длина превышает более десяти метров лучше выбрать более толстый кабель, так как если кабель длинный и тонкий сигнал будет теряться. Центральный проводник должен обязательно быть сделан из медного сплава. Если прокладка предполагает большое количество изгибов лучше остановить выбор на многожильном центральном проводнике. Рекомендуемым волновым сопротивлением для систем видеонаблюдения считается 75 Ом.

Выбирая антенный кабель, если он прокладывается на улице нужно выбрать тот, изоляция которого устойчива к различным температурам и влажности. Если кабель проходит вдоль окна, то подойдет диаметр до 7 миллиметров. Важно помнить для кабельного и спутникового телевидения выбираются разные кабели. Для спутникового сигнала диаметр кабеля должен быть обязательно более одного миллиметра. Как и в случае с видеонаблюдением лучше выбирать кабель с медной жилой. Коннекторы подбираются индивидуально к диаметру выбранного кабеля

Преимущества кабеля коаксиального

Преимущества кабеля коаксиального

Продукция коаксиальный провод имеет следующие плюсы:

  • обширная область использования, как антенный кабель, для связи и т.д.;
  • лёгкий монтаж;
  • имеет широкую пропускную полосу;
  • минимальное затухание;
  • стабильная работа;
  • высокочастотность приложения;
  • доступная стоимость;
  • надёжность и безопасность соединения;
  • передача сигнала на сравнительно большие расстояния;
  • подключится к кабелю незаметно невозможно.

Коаксиальный провод — это отличное и выгодное решение для передачи сигнала во многих областях. В каталоге нашего интернет-магазина имеется широкий ассортимент кабелей коаксиальных любого назначения:
