Комбинированные паяльные станции

19.07.2021

Паяльная станция являются паяльным оборудованием, состоящим из двух основных компонентов — инструмента и блока управления. Они по умолчанию снабжаются регулятором температуры нагрева рабочей части и термостабилизацией. При этом на инструменты подаётся сниженное постоянное напряжение (чем отличается от паяльников и термофенов в виде отдельных инструментов) — соответственно, у них есть гальваническая развязка и может иметься антистатическая защита. Также такое оборудование характеризуется наличием выносного или встроенного (съёмного или несъёмного) держателя/подставки для паяльных инструментов.


Характерные особенности комбинированных паяльных станций

В зависимости от количества инструментов паяльные станции можно разделить на моноинструментные и многоинструментные. В первом случае у станции будет только одно средство пайки, а во втором инструментов будет, как минимум, два. Причём они будут разных типов (например, контактный паяльник и термофен или термофен + нижний преднагреватель плат). Поэтому такое оборудование называют комбинированными паяльными станциями.


Стоит отметить, что станции с дополнительными аксессуарами (например, паяльник + зажимы для платы или даже паяльник + зажимы для платы + лупа-лампа) нельзя причислять к комбинированных паяльных комплексах.


Питание двух и более инструментов общее, что удобно, поскольку не требует дополнительных розеток или двойников/тройников. Кроме того, использование комбинированного комплекса позволит сэкономить место на рабочем столе в мастерской (если идёт речь об использовании отдельных паяльных станций с аналогичными инструментами).


Плюс комбинированных станций — возможность работать с разными инструментами. Причём, не только паяльными — в состав комбинированных станций могут входить контрольно-измерительный прибор или лабораторный блок питания (который может понадобиться для тестирования работоспособности радиодеталей и микросхем). Само собой разумеется, паяльные инструменты будут разных типов (контактного и безконтактного) и одного типа, но разных видов (термофен + нижний преднагреватель плат, термофен + нижний преднагреватель плат + инфракрасный нагреватель).


Отличительная особенность комбинированных паяльных средств состоит в возможности одновременной работы нескольких или всех инструментов, имеющихся в составе такого комплекса. Это позволяют большинство комбинированных станций. Для этого они оснащаются отдельными выключателями. При этом температура, преимущественно, выставляется отдельно для каждого инструмента. А зачастую — даже раздельно. Причём это касается не только рукояток и кнопок регулировки температуры, но и дисплеев, которые часто выполнены раздельными.



Разновидности

Комбинированные паяльные станции классифицируются по таким основным параметрам: количеству инструментов, наличию дисплея, типу управления и регулятору настроек, материалу корпуса.

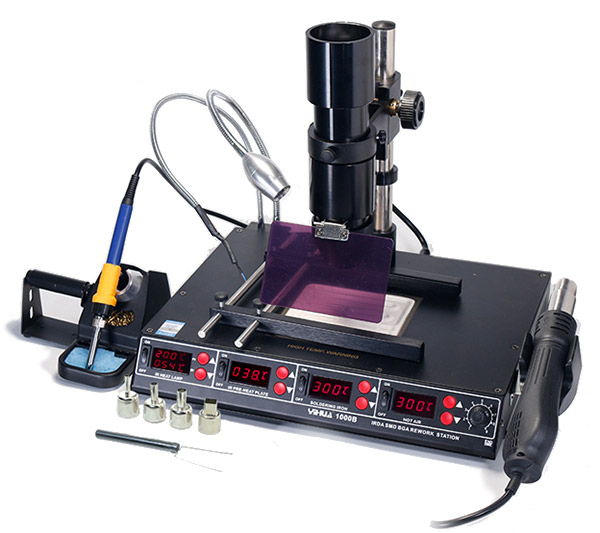

Количество инструментов может различаться. Чем больше инструментов, тем более универсальным будет их применение. Наиболее распространёнными являются модели, в составе которых лишь два инструмента (2 в 1). Например, паяльник и фен. Но также встречаются комплексы, состоящие из трёх инструментов (3 в 1). Реже бывают четырёхкомпонентные (4 в 1). Обычно они состоят из инфракрасных нагревателей (верхнего и преднагревателя плат) и термофена с контактным паяльником. При этом, такое оборудование называют не комбинированными, а демонтажными паяльными станциями.


Вторым отличием является наличие дисплея. У аналоговых моделей он отсутствует, тогда как у цифровых он есть.


Управление температурой и объёмом обдува может осуществляться тремя способами: аналоговым (как правило, такие станции не имеют дисплея), цифровым и аналогово-цифровым (например, температура паяльника и термофена регулируются с помощью микропроцессора, а управление нагнетателя воздуха осуществляется посредством периодического включения/выключения).


Третьим параметром, определяющим разновидности, можно назвать вид регулятора. Это могут быть рукоятки-крутилки, обычные или сенсорные кнопки, либо комбинированная регулировка при помощи как рукоятки (например, для настройки интенсивности обдува), так и кнопок (например, для задания температуры).


Корпуса изготавливают из прочного пластика, либо из металла. Хотя довольно распространены комбинированные, с металлическим корпусом и пластиковой передней панелью.


К дополнительному различию можно причислить способ присоединения инструментов. Точнее, тип соединения термовоздушного фена с блоком управления. В зависимости от типа нагнетателя воздуха, термофены могут быть съёмными и несъёмными. При этом паяльники всегда делаются съёмными, что облегчает замену инструмента.


В зависимости от размера, станции можно условно разделить на компактные и полноразмерные. Причём у тяжёлых и громоздких станций имеется ручка для переноса.


Характеристики инструментов, естественно, также отличаются. Их перечень зависит от типа пайки и инструмента, но существует объединяющий параметр: общая мощность станции.



Возможные конфигурации комбинированных паяльных станций

    Наиболее распространённые конфигурации такого оборудования следующие:

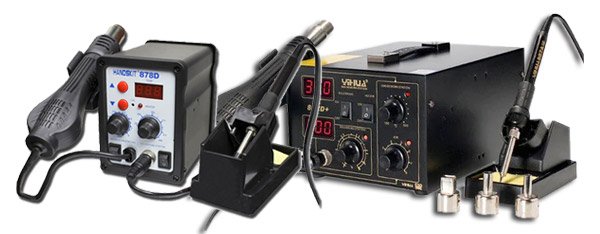

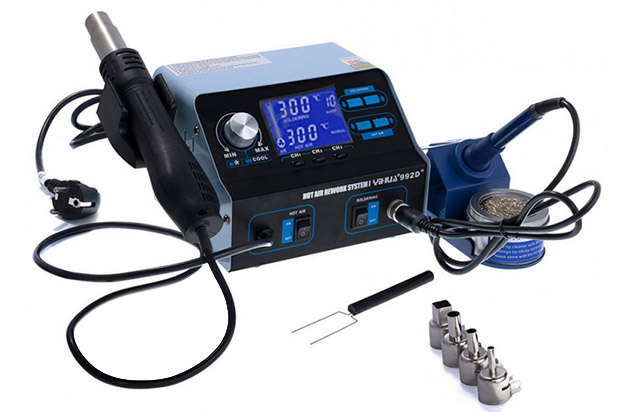

  • Паяльник + термофен
  • Паяльник + термофен + автоматический оловоотсос
  • Паяльник + термофен + лабораторный блок питания
  • Паяльник + термофен + нижний преднагреватель плат
  • Паяльник + термофен + нижний преднагреватель плат + инфракрасный нагреватель
  • Паяльник + термофен + инфракрасный нагреватель
  • Паяльник + мультиметр + лабораторный блок питания
  • Паяльник + демонтажный пистолет
  • Паяльник + термопинцет
  • Паяльник + демонтажный пистолет + термопинцет
  • Паяльник + вольтамперметр
  • Термофен + нижний преднагреватель плат
  • Термофен + демонтажный пистолет
  • Термофен + демонтажный пистолет + термопинцет

Помимо вышеперечисленного, комбинированные паяльные станции могут иметь дополнительные аксессуары. Например, штатив для термофена, который может использоваться для верхнего преднагрева плат.



В чём состоят преимущества комбинированных паяльных станций?

  • Наличие нескольких разных паяльных инструментов и, соответственно, возможность проведения разных работ: контактная и термовоздушная пайка, распайка, тестирование микросхем и электронных устройств.
  • Возможность одновременной работы нескольких инструментов.
  • Экономия места (при использовании моноинструментальных паяльных станций с аналогичными инструментами).

Недостатки

  • Большой вес (2,5 – 5,5 кг) в сравнении с моноинструментными станциями.
  • Паяльники средней мощности — 50 Вт, что бывает недостаточно или, наоборот, много.
