Инструменты для обрезки, зачистки и опрессовки
При монтаже либо ремонте кабельных слаботочных или силовых линий, Ethernet или телефонных кабелей требуется большой спектр работ — обрезка провода необходимой длины, снятие изоляции, обжатие (опрессовка) наконечников/гильз, обжатие разъёмов. Для этих манипуляций не обойтись без радиотехнических инструментов. Это могут быть универсальные ручные слесарные инструменты — кусачки, бокорезы, плоскогубцы, пассатижи — однако лучше воспользоваться специальными инструментами: стрипперами, кримперами (опрессовочными клещами). Преимущество таких инструментов состоит в том, что они позволяют качественно подготовить кабель и провода, не повредив проводники, а потом — качественно, быстро и без особых усилий обжать жилы поверх установленной гильзы или клеммы. Причём некоторые инструменты узкоспециализированные и подходят для выполнения определённой задачи и разъёмов одного типоразмера: например, для обжима коаксиальных разъёмов F, или для обжима разъёмов 8P8C (RJ-50) или 8P8C (RJ-45).

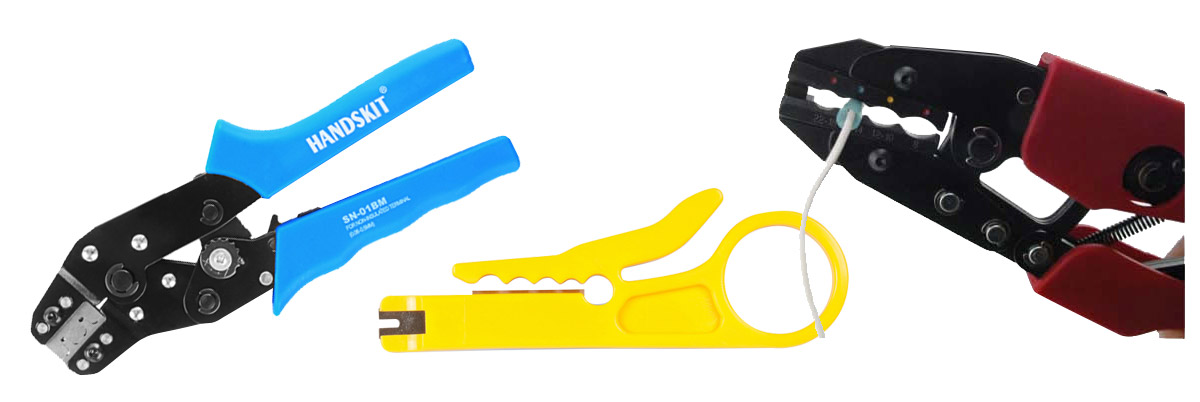

Разнообразие инструментов для работы с кабелями
Инструменты для работы с кабелями можно классифицировать по таким параметрам: предназначение, типы кабелей и разъёмов/наконечников, типоразмеры разъёмов/наконечников, наличие храпового механизма, наличие регулятора силы сжатия, съёмные или несъёмные матрицы обжима или ножи.
В зависимости от предназначения, инструменты для работы с кабелями разделить на четыре вида: инструменты для обрезки, инструменты для зачистки, инструменты для обжатия, а также универсальные инструменты, сочетающие в себе несколько из перечисленных выше, функций (такие инструменты называют комбинированными). Кроме того, к данной категории товаров относят инструменты для заделки кабелей "витая пара" в розетки. При этом стоит отметить, что даже инструменты одного предназначения могут отличаться по внешнему виду.
Отличительная особенность инструментов для зачистки и опрессовки состоит в том, что они имеют пресс-формы определённого типа. Поэтому такие инструменты подходят лишь для одного типа кабелей или коннекторов. Кроме этого, выпускают обжимные клещи, рассчитанные на обжатие определённого типоразмера разъёма, которые не подойдут для разъёмов идентичного интерфейса, но с другим размером, количеством контактов или конструктивными отличиями (например, компрессионные коаксиальные разъёмы).
Опрессовочные клещи могут оснащаться храповым механизмом. Он позволяет обеспечить процесс полной опрессовки, поскольку блокирует расжатие рукояток до окончания полного цикла обжатия. По окончанию обжатия срабатывает собачка, и клещи переходят в обратный режим работы, запрещающий сжимать рукоятки до полного расжатия губок. Для разблокировки храпового механизма в любой момент имеется боковое колёсико. Разблокировка может понадобиться в случае неправильно выбранного размера кабельной гильзы, которую невозможно полностью прожать.
Регулятор силы сжатия служит для настройки силы сдавливания провода и разъёма/наконечника. Он имеет вид колёсика, которым регулируется сила продавливания. Благодаря регулировке можно обеспечить необходимое усилие, чтоб осуществить качественное обжатие без недостаточного или чрезмерного обжима. Как правило, большинство опрессовочных клещей снабжены таким механизмом. Колёсико располагается сбоку, на одном корпусе клещей, возле рукояток.
Существует различие и в способе закрепления матриц обжима или ножей. Они делятся на два типа: съёмные и несъёмные. Съёмные ножи и матрицы позволяют заменить рабочую часть инструмента для обрезки или опрессовки, либо же установить ножи и матрицы другого профиля. Для этого некоторые обжимные клещи выпускаются без матриц, либо же поставляются в комплекте со сменными матрицами. В свою очередь, несъёмная конструкция не позволяет заменить лезвие ножа в случае износа или поставить матрицу для обжима под другой размер наконечника.
Инструменты для обрезки проводов
Для обрезки проводов и кабелей применяются кусачки, секаторы, ножницы и каблерезы. Рабочей частью таких инструментов являются губки с боковыми режущими поверхностями. Различия состоят в форме губок и длине рукояток: у кусачек это короткие режущие кромки, у ножниц — длинные режущие плоскости с полукруглыми кромками с внутренней стороны, у секаторов и каблерезов — загнутые губки с боковой режущей плоскостью.
Если каблерезы предназначены для обрезки толстых силовых кабелей и тросов и используются электриками, кусачки и ножницы для проводов небольших диаметров менее популярны. Они не получили особого распространения в силу монофункциональности, ведь ими можно только обрезать провод. Разумеется, с их помощью неудобно снимать изоляционную оболочку с проводов. Поэтому большинство кусачек и ножниц для проводов на внутренней части губок имеют выступы для снятия изоляции. Бывает и наоборот, когда инструменты для зачистки оснащаются лезвиями для обрезки.
Инструменты для обрезки проводов могут снабжаться пружинами, которые разжимают рукоятки. Также они могут иметь защёлки, которые блокируют ход рукояток и препятствуют случайному нарезанию проводов.
Инструменты для зачистки проводов
Перед установкой проводов в клеммы, муфты или скрутки, с проводов необходимо снять защитную и/или изоляционную оболочку. Это удобно делать с помощью специальных инструментов для зачистки — стрипперов (от английского "stripper", что в переводе обозначает "сниматель"). Также эти приспособления называют съёмниками внешней изоляции. При использовании данных инструментов оболочка срезается без повреждения жил и проводников.
Инструменты для зачистки кабелей отличаются принципом работы, специализацией (типом кабелей, к которым они приспособлены) и внешним видом. Кроме этого, они выпускаются в виде комбинированных секаторов, которые могут и зачищать, и разрезать кабели.
По принципу работы различают ручные, полуавтоматические и автоматические съёмники изоляции.
Ручные стрипперы являются простейшими инструментами в виде пассатижей, у которых на внутренней поверхности губок имеются отверстия под провода разного сечения. При этом, возле каждого отверстия указывается размер токоведущих жил. Принцип работы состоит в выборе соответствующего сечения (для этого имеются отверстия в боковых плоскостях губок) с последующей установкой провода в подходящее по сечению отверстие между губками. Далее необходимо сжать рукоятки. После этого провод фиксируется. Потом вращениями по кругу, одновременно продвигаясь по длине провода, происходит снятие изоляции. Такие инструменты подходят для снятия изоляции с проводов сечением 6 мм2.
Полуавтоматические съёмники отличаются тем, что такие стрипперы оснащены механизмом, который не требует прокручивания, и при этом способен снимать изоляцию с нескольких проводов одновременно. Для работы с таким инструментом достаточно лишь настроить длину снятия изоляции. В целом же, принцип работы похож на использование ручных стрипперов — провод также нужно вставить в отверстие, а потом сжать рукоятку. Отличие лишь в том, что после этого не нужно проводить никаких манипуляций — снимется необходимый отрезок оболочки.
Автоматические стрипперы считаются профессиональной разновидностью инструментов для зачистки кабелей. Могут применяться для снятия изоляции с проводов сечением от 0,2 до 6 мм2. Использование достаточно простое — нужно лишь надавить рукоятку, всё остальное сделает сам стриппер. Специальный механизм автоматически определит предел захвата провода и снимет заданную длину изоляции.
В зависимости от типа кабелей, для которых они предназначены, можно выделить специальные разновидности стрипперов: для коаксиальных кабелей (характеризуются наличием двух ножей, снимающих внешнюю и внутреннюю изоляцию), для кабелей типа "витая пара" (имеет косые лезвия).

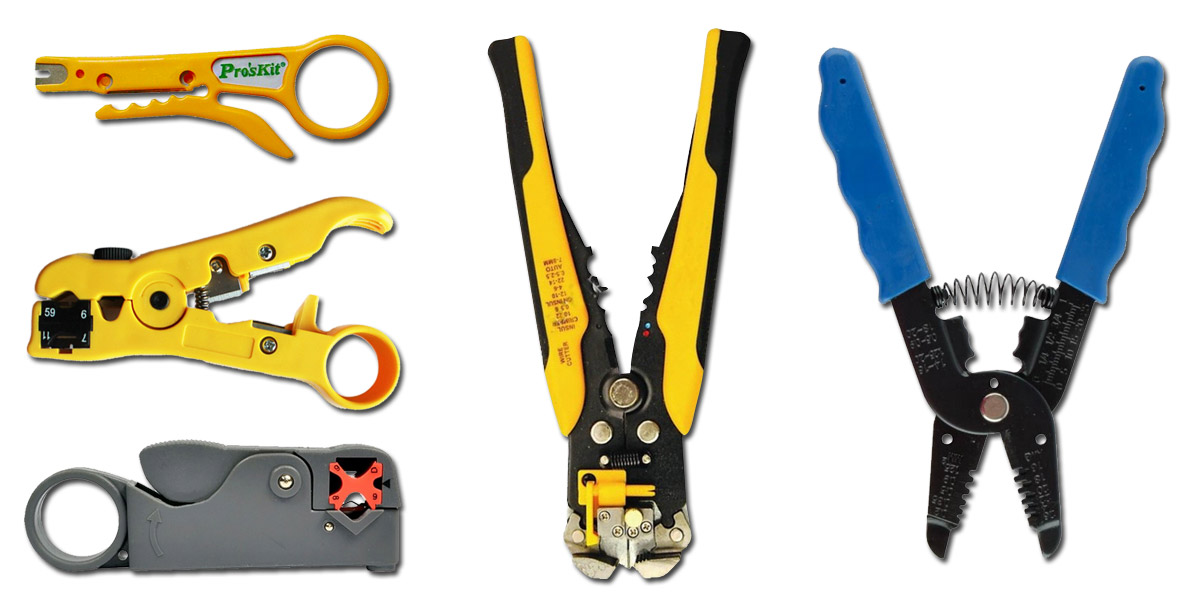

Специализация определяет форму и конструкцию инструмента. Поэтому приспособления для зачистки разных типов кабелей можно определить внешне. Например, стрипперы для коаксиального кабеля изготавливаются в виде блочных резаков или в виде цилиндрических карманных съёмников. Инструменты для снятия изоляции с кабелей "витая пара" напоминают канцелярский макетный нож с круглым отверстием для захвата пальцами. Также могут иметь вид мини-стрипперов прищепок.
Если обобщить разновидности конструкций и форм, можно выделить такие варианты исполнения: пассатижи для зачистки, стрипперы-резаки, полуавтоматические клещи, автоматические клещи, ножи для снятия изоляции, цилиндрические стрипперы, блочные резаки, стрипперы-прищепки, Y-образные.
Обжимные клещи
Клещи для опрессовки обеспечивают прижатие гильзы, наконечника или разъёма к кабельным жилам, тем самым обеспечивая фиксацию соединения. С помощью обжимных инструментов создаются подключения проводов и коннекторов. При этом существуют и универсальные клещи, позволяющие не только обжать, но и зачистить и обрезать кабель.
Инструменты данного типа называют по-разному: опрессовочными клещами, опрессовочными инструментами, обжимными клещами, инструментами для обжатия, либо же кримперами (от английского "crimp" — дословно переводится как "обжим").
Составными частями обжимных клещей являются губки с рельефными матрицами либо же губки и съёмные матрицы, а также рукоятки. Дополнительно могут оснащаться храповым механизмом, служащим для блокировки хода рукояток; регулятором силы сжатия.
У обжимных клещей различают тип наконечников или разъёмов, конструкцию, а также количество губок.
Основным различием обжимных клещей считается тип матриц. Они рассчитываются под определённый тип наконечника или коннектора, поэтому могут иметь особенный профиль матрицы. Могут быть следующих видов: модульные штекеры для Ethernet или телефонных сетей; оптические разъёмы Telecom; оптоволоконные разъёмы FC, SC, ST, LC; втулочные неизолированные наконечники (гильзы); втулочные изолированные наконечники; неизолированные кольцевые клеммы; изолированные кольцевые клеммы; плоские неизолированные разъёмы (ножевые и вилочные); ножевые, плоские и кольцевые открытые клеммы; штыревые разъёмы Turned Pin и D-Sub; коаксиальные разъёмы F, BNC, TNC, SMA, SMB, SMC. При этом матрицы для обжима некоторых наконечников могут иметь несколько профилей обжима.
Помимо разных типов наконечников и разъёмов, для каждого сечения провода существует свой размер. Поэтому обжимные клещи оснащаются губками с отверстиями под разные сечения. Размеры обозначаются "AWG" (американский калибр проводов).
По конструкции кримперы делятся на ножничные, шарнирные, выдвижные, цанговые и гидравлические.
Обжимные инструменты ножничного типа сделаны в виде клещей с большими губками. Они характеризуются тем, что губки сделаны размыкаемыми. При смыкании происходит опрессовка.
Шарнирные обладают похожим принципом действия, однако отличаются тем, что у них губки не размыкаются, поскольку они соединяются не в месте пересечения губок, а у их оснований. Таким образом, вращающаяся часть расположена внизу губок, а проёмы под разъёмы — сверху. Инструменты данной конструкции предназначены для обжатия телефонных и Ethernet разъёмов стандарта RJ — 4P4C, 6P4C, 6P6C, 8P8C, 10P10C.
Выдвижные кримперы имеют особенную конструкцию. У них губки сдвигаются и раздвигаются параллельно.
Цанговые или диафрагменные клещи отличаются тем, что в их конструкции отсутствует матрица. Вместо этого у них имеется диафрагма, которая состоит из четырёх или шести губок, которые при сжимании рукояток дают круглый захват. Такая конструкция позволяет обжимать провода разных диаметров, однако не подходит для большинства популярных наконечников.
Гидравлические обжимные инструменты также отличаются внешне и конструкцией. Такие кримперы имеют гидравлический цилиндр (соответственно, корпус такого инструмента цилиндрический), который накачивается при нажатии на рукоятку, которая у данного инструмента одна. Применение гидравлического кримпера позволяет снизить физические усилия при обжатии.
