Який мультиметр краще взяти - огляд функцій і характеристик

Для вимірювання характеристик електричного струму використовують мультиметри (які також іменуються тестерами) - це багатофункціональні вимірювальні прилади, що поєднують в собі різні пристрої: вольтметр, омметр, амперметр

Також, в залежності від комплектації, мультиметр може володіти додатковими функціями, наприклад: звуковою продзвонкою ланцюга, перевіркою діодів і транзисторів, тестуванням батарейок, вимірюванням частоти напруги, генеруванням тестового сигналу (меандру), вимірюванням температури.

Мультиметри, перш за все, за типом виконання діляться на дві групи: аналогові і цифрові.

Мультиметри аналогові

Аналогові мультиметри забезпечені стрілочною шкалою вимірювань, тому зовні нагадують вольтметр або амперметр. Конструкція складається з мікроамперметра, шунтів для вимірювання струму і резисторів для виміру напруги. Головним елементом є стрілочна головка, що представляє котушку на пружинах. При проходженні струму через котушку, повертає її (разом із закріпленою стрілкою) в сторону, долаючи протидію пружини.

Перевагою аналогових мультиметрів є простота конструкції, лінійна шкала. Недоліки: висока похибка вимірювань; нелінійна шкала, при деяких видах вимірів; необхідність чіткого дотримання полярності при підключеннях; необхідність підстроювання під нуль і крихкість (бояться падінь). Для зняття правильних показань його необхідно покласти на рівну поверхню. І хоч такі аналогові мультиметри менш точні, ніж цифрові, вони безперервно зчитують показники, а значить, можна відстежити зміну характеристик досліджуваного ланцюга. Також перевагою є можливість проводити виміри при перешкодах від радіохвиль.

Мультиметри цифрові

Цифрові мультиметри відрізняються високою точністю вимірів і забезпечені рідкокристалічним дисплеєм для відображення вимірювань. Від аналогових мультиметрів різняться тим, що аналогові сигнали перетворяться в цифрові. Тому є деяка затримка відгуку. Однак плюсами таких тестерів є компактність і висока точність вимірювань. Також вони володіють функцією автоматичного вибору вимірюваної величини. Мінуси: підвищена чутливість до радіоперешкод. І ще такі пристрої коштують дорожче, ніж аналогові.

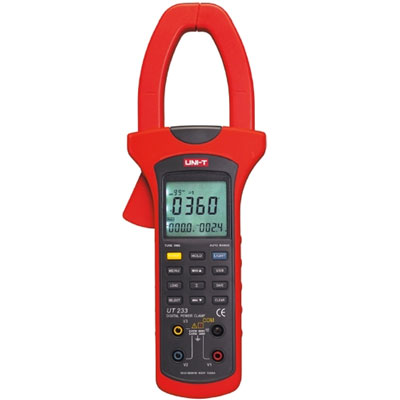

Струмовимірювальні кліщі

Особливим різновидом мультиметрів вважаються струмові кліщі. Вони призначені для вимірювання електричних ланцюгів без розриву проводки і замірів потужності споживання струму різними приладами. Основними елементами є магнітопровід, стрілочний або електронний прилад, перемикач та рукоятка.

Перевага - можливість вимірювання струму великої сили, для здійснення замірів не потрібний розрив електричного кола, можливість вимірювань високовольтних мереж до 10кВ. З недоліків - низька точність вимірювань.

Точність вимірювань

Велике значення при підборі цифрового мультиметра має розрядність дисплея. Це кількість відображувальних цифр. Наприклад, розрядність 3,5 позначає індикацію показників від 0000 до 1999. Для відображення великих чисел необхідно перемикати одиниці виміру (це може здійснюватися як в ручному, так і в автоматичному режимі - в залежності від конкретної моделі приладу). Звісно, шкала вимірювань впливає і на точність показань, оскільки не враховуються молодші розряди. Прості і дешеві мультиметри мають розрядність 2,5, що забезпечує 90% точність показань. Пристрої з 3,5 розрядністю забезпечують точність вимірів 99%. 4,5 розрядні - до 99,9%. А 5-ти розрядні і вище здатні дати 99,99% точність. Правда, коштують вони значно дорожче мультиметрів з малоразрядними дисплеями.

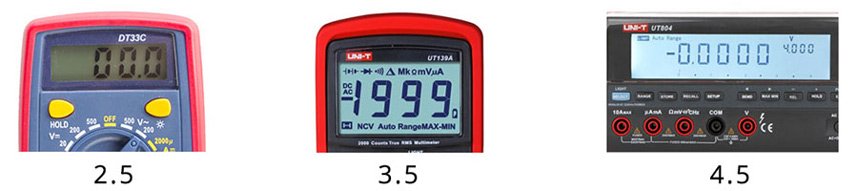

Розрядність дисплеїв

При вимірі слід враховувати не тільки розрядність дисплея, але і похибки вимірювань. Хоча навіть у дорогих цифрових мультиметрів вона становить 0,02 - 3%. Також необхідно брати до уваги, що при вимірюванні змінної напруги і струму зі збільшенням частоти збільшується похибка. Так, при 50 кГц неточність може становити 10%.

Точність вимірювань вказується в форматі ±(0,6%+10), що означає ±0,6% плюс 10 одиниць молодшого розряду. Хоча, як правило, вказується середній показник і для кожного діапазону і виду вимірювань похибка буде різна.

Аналогові (стрілочні) мультиметри мають меншу точність в порівнянні з цифровими — ±3-5%.

Важливим фактором при виборі мультиметра є межі вимірювань. Вони визначають діапазон допустимих вимірювань. Наприклад, одні моделі можуть проводити виміри напруги в діапазоні від 4 до 600В. Інші — від 200мВ до 500В.

Додаткові функції

При роботі в умовах поганої освітленості не зайвим доповненням буде підсвічування дисплея. При цьому в деяких струмовимірювальних кліщах є не тільки підсвічування дисплея, але і підсвічування зони захоплення кліщів.

Зручною додатковою функцією служить утримання даних. При натисканні "HOLD" на екрані закріплюються останні виміри. Функція "MIN / MAX" дозволяє відображати максимальні і мінімальні значення.

Наворочені моделі мультиметрів забезпечені функцією справжніх середньоквадратичних значень (True RMS). Звичайні мультиметри показують усереднене середньоквадратичне значення напруги і струму, яке актуально лише при нормальній синусоїді. При тестуванні сигналу з нелінійними навантаженнями середньоквадратичне значення можуть виміряти True RMS мультиметри і струмовимірювальні кліщі.

Мультиметри розрізняються і за класом безпеки:

• CATI пристосований для низьковольтних мереж.
• CATII розрахований на побутову електричну мережу.
• CATIII призначається для внутрішньобудинкових розподільних мереж.
• CATIV допускається при вимірах вуличних розподільних мереж.

Джерелом живлення для мультиметрів (як аналогових, так і цифрових) служать батарейки різних типів: АА, ААА, 6F22. Деякі моделі оснащені індикацією низького заряду батареї, що сигналізують про необхідність заміни елемента живлення. Також мультиметри можуть мати корисну функцію автоматичного вимкнення при простої, що дозволяє економити заряд батарейок.

---
