Комбіновані паяльні станції

Паяльна станція є паяльним обладнанням, що складається з двох основних компонентів — інструменту і блоку управління. Вони за замовчуванням забезпечуються регулятором температури нагріву робочої частини і термостабілізацією. При цьому на інструменти подається знижена постійна напруга (чим відрізняється від паяльників і термофенов у вигляді окремих інструментів) — відповідно, у них є гальванічна розв'язка і може бути антистатичний захист. Також таке обладнання характеризується наявністю виносного або вбудованого (знімного або незнімного) тримача/підставки для паяльних інструментів.

Характерні особливості комбінованих паяльних станцій

Залежно від кількості інструментів паяльні станції можна розділити на моноінструментні та багатоінструментні. В першому випадку у станції буде лише один засіб пайки, а в другому інструментів буде, як мінімум, два. Причому вони будуть різних типів (наприклад, контактний паяльник і термофен або термофен + нижній переднагрівач плат). Тому таке обладнання називають комбінованими паяльними станціями.

Варто відзначити, що станції з додатковими аксесуарами (наприклад, паяльник + затискачі для плати або навіть паяльник + затискачі для плати + лупа-лампа) не можна зараховувати до комбінованих паяльних комплексів.

Живлення двох і більше інструментів загальне, що зручно, оскільки не вимагає додаткових розеток або двійників/трійників. Крім того, використання комбінованого комплексу дозволить заощадити місце на робочому столі в майстерні (якщо йде мова про використання окремих паяльних станцій з аналогічними інструментами).

Плюс комбінованих станцій — можливість працювати з різними інструментами. Причому, не тільки паяльними — до складу комбінованих станцій можуть входити контрольно-вимірювальний прилад або лабораторний блок живлення (який може знадобитися для тестування працездатності радіодеталей і мікросхем). Само собою зрозуміло, паяльні інструменти будуть різних типів (контактного і безконтактного) і одного типу, але різних видів (термофен + нижній переднагрівач плат, термофен + нижній переднагрівач плат + інфрачервоний нагрівач).

Відмітна особливість комбінованих паяльних засобів полягає в можливості одночасної роботи декількох або всіх інструментів, наявних у складі такого комплексу. Це дозволяють більшість комбінованих станцій. Для цього вони оснащуються окремими вимикачами. При цьому температура, переважно, виставляється окремо для кожного інструмента. А найчастіше — навіть окремо. Причому це стосується не лише рукояток і кнопок регулювання температури, але і дисплеїв, які часто виконані роздільними.

Різновиди

Комбіновані паяльні станції класифікуються за такими основними параметрами: кількістю інструментів, наявністю дисплея, типом управління і регулятором налаштувань, матеріалом корпусу.

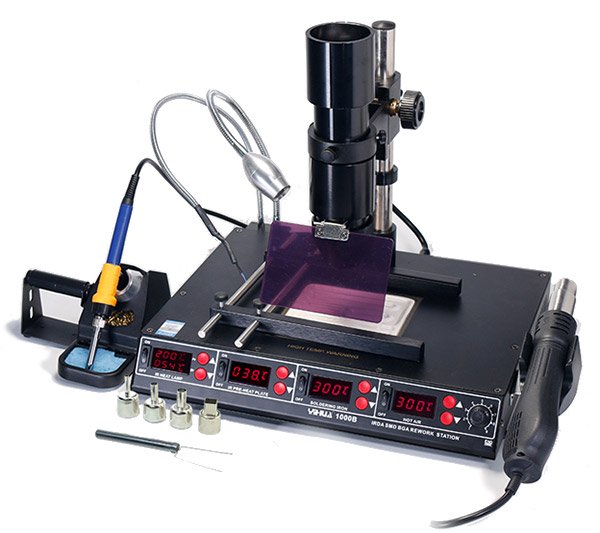

Кількість інструментів можуть різнитися. Чим більше інструментів, тим більш універсальним буде їх застосування. Найбільш поширеними є моделі, в складі яких лише два інструменти (2 в 1). Наприклад, паяльник і фен. Але також зустрічаються комплекси, що складаються з трьох інструментів (3 в 1). Рідше бувають чотирьохкомпонентні (4 в 1). Зазвичай вони складаються з інфрачервоних нагрівачів (верхнього і переднагрівача плат) і термофена з контактним паяльником. При цьому, таке обладнання називають не комбінованими, а демонтажними паяльними станціями.

Другою відмінністю є наявність дисплея. У аналогових моделей він відсутній, тоді як у цифрових він є.

Управління температурою і об'ємом обдування може здійснюватися трьома способами: аналоговим (як правило, такі станції не мають дисплея), цифровим і аналогово-цифровим (наприклад, температура паяльника і термофена регулюються за допомогою мікропроцесора, а управління нагнітача повітря здійснюється за допомогою періодичного вмикання/вимикання).

Третім параметром, що визначає різновиди, можна назвати вид регулятора. Це можуть бути рукоятки-крутилки, звичайні або сенсорні кнопки, або комбіноване регулювання за допомогою як рукоятки (наприклад, для налаштування інтенсивності обдування), так і кнопок (наприклад, для завдання температури).

Корпуси виготовляють з міцного пластику, або з металу. Хоча досить поширені комбіновані, з металевим корпусом і пластиковою передньою панеллю.

До додаткової відмінності можна зарахувати спосіб приєднання інструментів. Точніше, тип з'єднання термоповітряного фена з блоком управління. Залежно від типу нагнітача повітря, термофени можуть бути знімними і незнімними. При цьому паяльники завжди робляться знімними, що полегшує заміну інструменту.

Залежно від розміру, станції можна умовно розділити на компактні та повнорозмірні. Причому у важких і громіздких станцій є ручка для перенесення.

Характеристики інструментів, природно, також відрізняються. Їхній перелік залежить від типу пайки та інструменту, але існує об'єднуючий параметр: загальна потужність станції.

Можливі конфігурації комбінованих паяльних станцій

Найбільш поширені конфігурації такого обладнання наступні:

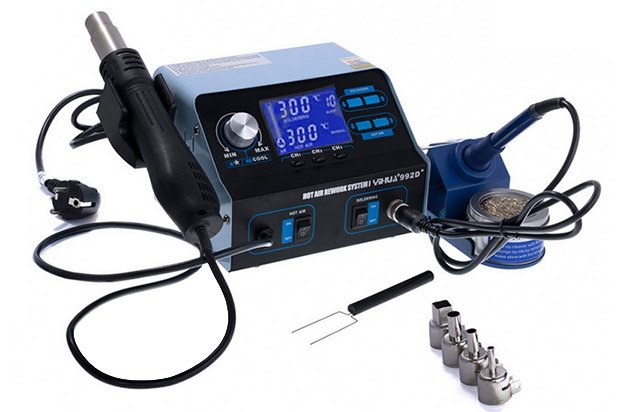

• Паяльник + термофен
• Паяльник + термофен + автоматичний олововідсмоктувач
• Паяльник + термофен + лабораторний блок живлення
• Паяльник + термофен + нижній переднагрівач плат
• Паяльник + термофен + нижній переднагрівач плат + інфрачервоний нагрівач
• Паяльник + термофен + інфрачервоний нагрівач
• Паяльник + мультиметр + лабораторний блок живлення
• Паяльник + демонтажный пістолет
• Паяльник + термопінцет
• Паяльник + демонтажний пістолет + термопінцет
• Паяльник + вольтамперметр
• Термофен + нижній переднагрівач плат
• Термофен + демонтажний пістолет
• Термофен + демонтажний пістолет + термопінцет

Крім перерахованого вище, комбіновані паяльні станції можуть мати додаткові аксесуари. Наприклад, штатив для термофена, який може використовуватися для верхнього переднагріву плат.

У чому полягають переваги комбінованих паяльних станцій?

• Наявність декількох різних паяльних інструментів і, відповідно, можливість проведення різних робіт: контактна і термоповітряна пайка, розпаювання, тестування мікросхем і електронних пристроїв.
• Можливість одночасної роботи декількох інструментів.
• Економія місця (при використанні моноінструментальних паяльних станцій з аналогічними інструментами).

Недоліки

• Велика вага (2,5 – 5,5 кг) в порівнянні з моноінструментними станціями.
• Паяльники середньої потужності — 50 Вт, що буває недостатньо або, навпаки, забагато.
