Переднагрівачі плат і сепаратори для LCD дисплєїв смартфонів

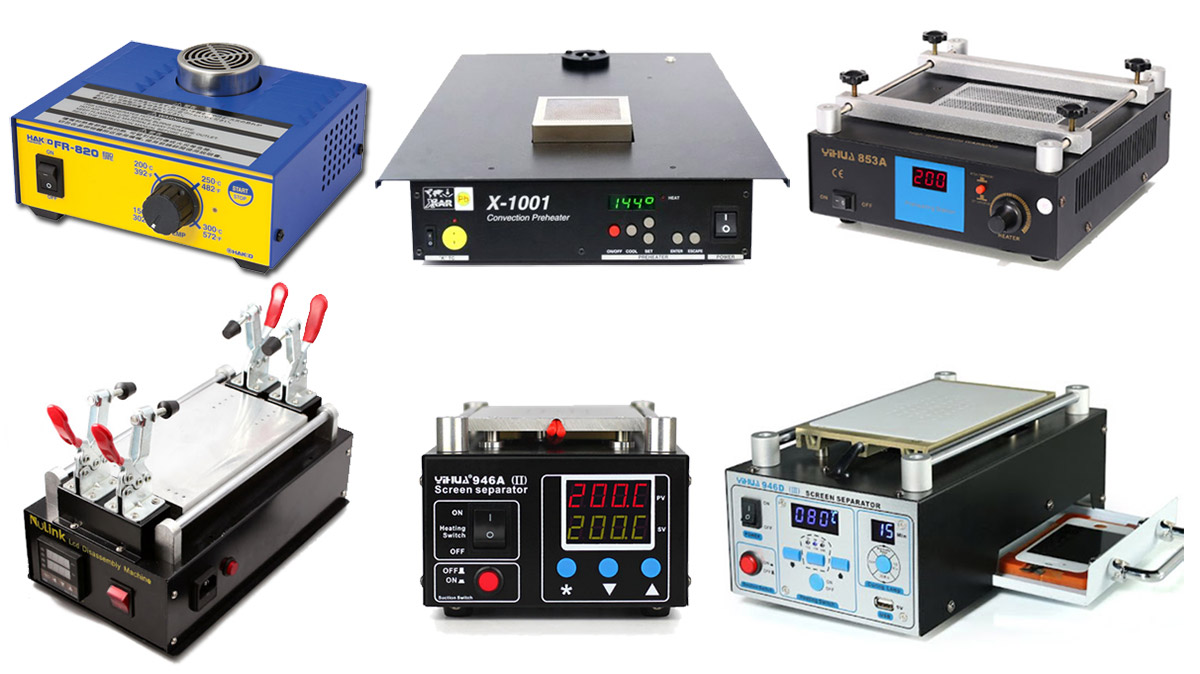

Переднагрівачі плат і сепаратори для дисплеїв відносять до допоміжного паяльного обладнання професійного рівня, оскільки вони вирішують задачі, якими займаються сервісні центри і невеликі виробництва. Через це асортимент такої продукції представлений меншою кількістю моделей, ніж, нариклад, термоповітряні або контактні паяльні станції. Ці два типи паяльних станцій також об’єднує нижній нагрів і вони можуть мати термостіл в ролі нагрівального майданчика. В деяких інтернет-магазинах їх навіть не розділяють, називаючи переднагрівачами.
Переднагрівачі плат: призначення
В процесі пайки SMD і BGA компонентів методом поверхневого монтажу (термоповітряною паяльною станцією або інфрачервоною лампою) виникають два нюанси: велика різниця температур між платою і з’єднуваним елементом перед нанесенням припою і різке охолодження паяних з’єднань після оплавлення. Більшість радіоаматорів ігнорують попередній нагрів і прогрівання після пайки. Однак такі процеси сприяють підвищенню якості пайки при проектуванні, виробництві, ремонті або переробці друкованих плат і дозволяють уникнути деформації, відшаруванню та підгорянню плати. Причому внутрішнє руйнування підкладки плати може бути невидимим при першопочатковому дослідженні паяної схеми, але воно вплине на пришвидшений вихід з ладу.
Ще однією перевагою попереднього нагрівання плати є можливість застосування більш низької температури пайки.
Виникнення дефектів друкованої плати обумовлено занадто швидким нагрівом в зоні пайки, через що відбувається нерівномірне розширення різнорідних матеріалів. Наприклад, друкована плата за кімнатної температури 21°С піддається локалізованому впливу тепла 371°С від жала паяльника або автоматичного олововідсмоктувача, наконечників термопінцета, чи ж від струменя гарячого повітря термофена. Після цього на платі та її компонентах відбувається негайна зміна дельти температури до 332°С.
Для підігріву плат використовуються спеціальні переднагрівачі. Вони нагрівають друковану плату знизу, завдяки чому мінімізується різниця температур на самій платі і в зоні пайки.
Різновиди переднагрівачів
Існують два типи переднагрівачів, що відрізняються способом нагріву. Також це обладнання можна розділити за формою випуску.

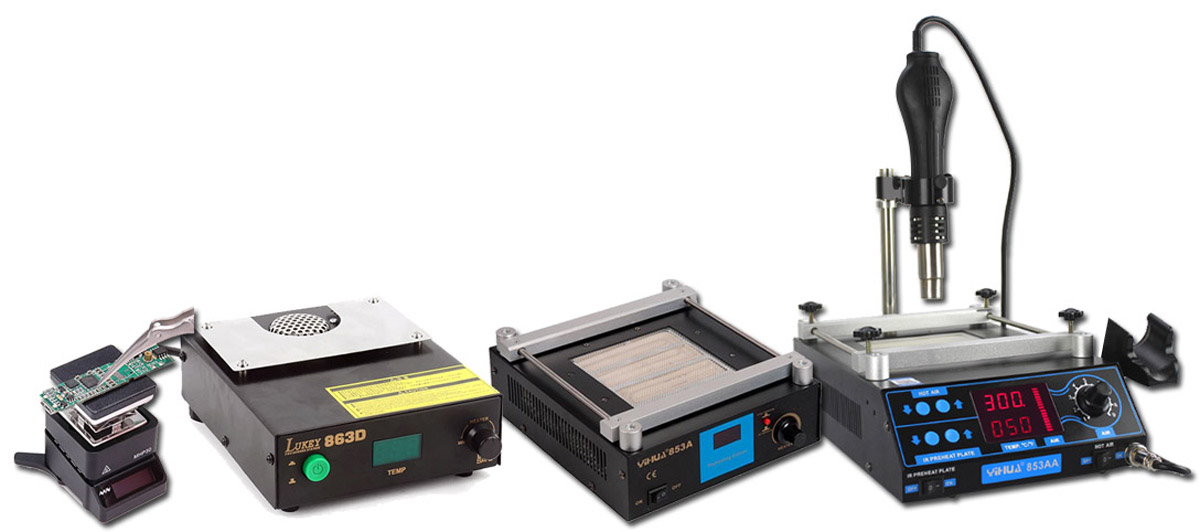

Залежно від типу нагріву, розрізняють інфрачервоні та конвекційні (термоповітряні) переднагрівачі, термостоли.
Інфрачервоні переднагрівачі плат нагрівають плату за допомогою випромінювання інфрачервоного спектра, які створюються кварцовим нагрівальним елементом. Саме такі нагрівачі володіють найвищою ефективністю.
Переднагрівачі інфрачервоного типу випускаються як з рейками для фіксації плати, так і без них. У разі відсутності салазок їх можна купити окремо. Різниця лише в тому, що штатні тримачі вбудовані у платформу переднагрівача.
Перевагами інфрачервоних переднагрівачів є спрямований нагрів і відсутність шуму (в порівнянні з термоповітряними нагрівачами). Це досить поширений тип переднагрівачів.
Конвекційні (термоповітряні) переднагрівачі плат підігрівають друковану плату стоуменем гарячого повітря, напір якого, як правило, не регулюється. Бувають двох видів: примусової і природної конвекції. Примусовий обдув реалізується за допомогою вентилятора, а природної — за рахунок висхідного повітряного потоку. Конвекція забезпечує прямий доступ теплого повітря в усі куточки і щілини збірки друкованої плати. Причому більшість моделей повітряних здатні подавати не лише гаряче, але й холодне повітря.
Моделі конвекційних переднагрівачів можуть оснащуватися термостолом або тримачами для плати. При цьому існують моделі, у яких над зоною прогріву немає ніяких пристосувань для розміщення або фіксації плати.
В окремий вид переднагрівачів можна виділити термостоли. Вони мають платформи або плити, в яких розміщений нагрівач. Використовуються для розпайки LED світлодіодів.

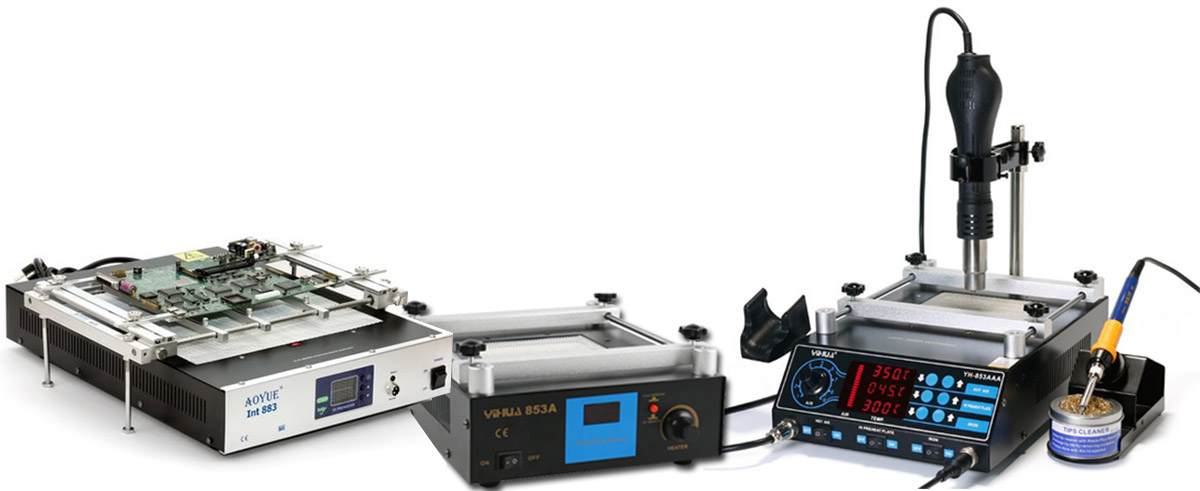

Крім типу нагріву, нижні переднагрівачі можуть відрізнятися компонуванням, оскільки вони випускаються як у вигляді самостійних машин, так і у вигляді комбінованих паяльних станцій, що мають в своєму складі основні інструменти для пайки (один або декілька) — інфрачервону лампу (верхній нагрівач), термофен, паяльник.
Характеристики переднагрівачів плат
До характеристик відносять розміри області нагріву або максимальний розмір друкованої плати (для моделей з рейками-тримачами), температуру нагріву, потужність. Також переднагрівачі можуть мати додаткові функції.
У конвекційних (термоповітряних) преднагревачів вказують площу або діаметр обдування — якщо у них немає термостола. У термоповітряних моделей з термостолом в характеристиках пишуть його розмір. Інфрачервоні переднагрівачі з салазками для фіксації плати характеризуються розмірами друкованої плати, яку можна закріпити, або розмірами зони нагріву. Переважно, їхні габарити представлені такими варіантами: 30х30 мм, 110х110 мм, 120х120 мм, 130х130 мм, 248х140 мм, 280х270 мм.
Діапазон температур нагрівання у різних переднагрівачів може мати відчутні відмінності. У найбільш поширених моделей він наступний: 38-232°С, 60-150°С, 100-350°С, 100-400°С, 50-200°С, 120-250°С.
Потужність також різниться. У компактного переднагрівача вона всього лиш 60 Вт. Тоді як у «повнорозмірного» в наявності може бути від 400-600 Вт. А у «великорозмірних» і комбінованих паяльних станцій з вбудованим нижнім нагрівачем вона може перевищувати 1000 Вт.
Перелік додаткових функцій може включати можливість програмування температурних профілів, синхронізацію з іншими паяльними інструментами і підключення до комп'ютера.
Сепаратори для дисплеїв: призначення і принцип роботи
У нинішній час складно уявити людину без смартфона. Однак цей пристрій, на відміну від перших масових мобільних телефонів — досить тендітна річ, яка в процесі повсякденної експлуатації може пошкодитися. Падіння смартфонів — поширене явище. Особливо це критично для екранів, які страждають в першу чергу. І не тільки від падінь, але і від подряпин гострими предметами, а також ударів. При цьому бувають випадки, коли тріщини з'явилися на верхньому склі, а інша частина екрану з тачскріном (сенсорною панеллю), матрицею, джерелом світла і підкладкою залишилися цілими. В такому випадку, сервісні майстерні пропонують замінити дисплейний модуль цілком. Однак ціна дисплея може сягати половини вартості смартфона. І це без урахування вартості ремонтних робіт з розбирання та збирання мобільного пристрою. Тому такий ремонт за вартістю може виявитися рівноцінним купівлі нового гаджета. Але якщо у телефона LCD дисплей, можна спробувати обійтися однією заміною верхнього скла. Хоча така можливість доступна не для всіх моделей з IPS матрицями (тільки для екранів з повітряним прошарком між склом і сенсорною панеллю). А у AMOLED дисплеїв матриця настільки тендітна, що навіть при можливості ремонту, замінити скло проблематично.
Захисне скло приєднується до дисплея за допомогою термоклею. Тому для розбирання дисплейного модуля буде потрібно його нагріти. Для цього і розроблені сепаратори для дисплеїв. Крім смартфонів з LCD матрицями, їх можна використовувати для заміни скла на планшетах.
Таке обладнання складається з двох основних частин — блоку керування і термостола (нагрівальної плити), припіднятої над корпусом пристрою. У портативних моделей замість термостола — платформа-основа. . Нагрівання здійснюється за допомогою ТЕНа і регулюється цифровим або аналоговим термостатом з термодатчиком.
Технологія розклеювання екрану наступна: дисплейний модуль кладеться на нагрівальний стіл або платформу. Далі виставляється температура і вмикається нагрів. При прогріванні між склом і тачскріном розм'якшується клей, в результаті чого елементи дисплейного модуля можна розділити. Це можна зробити, протягнувши струну між склом і сенсорною панеллю (у деяких моделей це виконується автоматично). А після відділення тачскріну, його потрібно очистити від залишків клею. Для цього зазвичай застосовують спеціальні спреї-змивки або розчинники.
Різновиди сепараторів для LCD дисплеїв
Існує два види сепараторів для дисплеїв, які визначаються способом закріплення дисплейного модуля. До інших критеріїв класифікації можна віднести індикацію температури і метод поділу тачскріну, а також конструкцією.

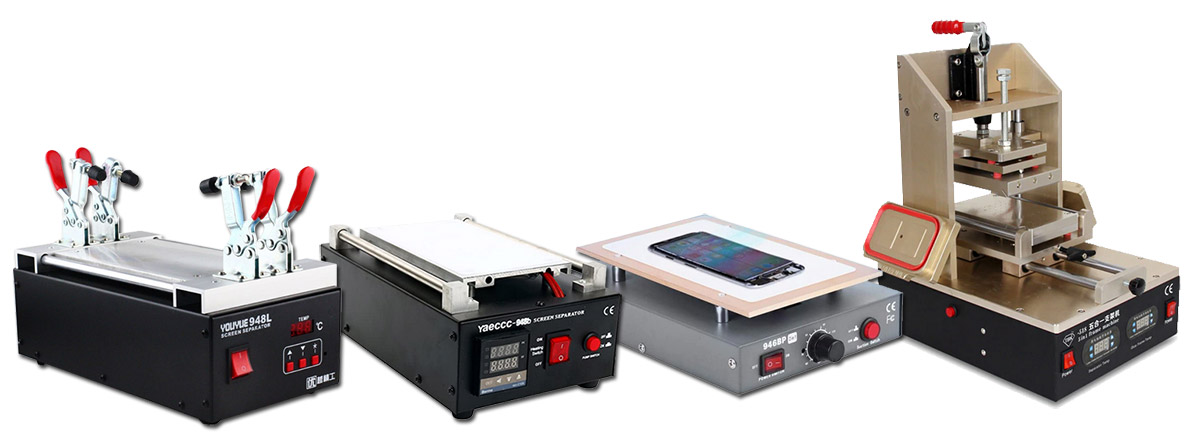

Залежно від способу утримання дисплейного модуля на нагрівальній плиті розрізняють механічні та вакуумні сепаратори.
У механічних екран утримується на термостолі за допомогою чотирьох фіксаторів-струбцин з гумовими ніжками. Вони притискають дисплейний модуль зверху. Підняття та опускання фіксаторів проводиться важелем.
Вакуумні здійснюють притиск розрядженням, створюваним насосом. Для всмоктування повітря, термостоли таких сепараторів мають отвори в центрі плити. Залежно від розташування насоса, вакуумні сепаратори можуть мати вбудований або зовнішній компресор.
До відмінностей також можна віднести індикацію температури. Вона може бути присутнтою або відсутнтою на сепараторі. Зрозуміло, більш зручним буде наявність відображення заданої температури нагріву. Тому більшість сепараторів все ж оснащені дисплеєм.
Відділення скла від тачскріну виконується проведенням тонкої струни по всій внутрішній поверхні між ними. Ця дія може здійснюватись вручну або напівавтоматично. При ручному поділі струну необхідно протягувати рукою. Однак необхідно, щоб вона була розташована правильно. Також має значення рівномірність протягування. Через це більш зручним є напівавтоматичне розділення. Воно дозволяє точно позиціонувати струну щодо дисплейного модуля, а також автоматично її протягує. Перевагою розділення таким способом є максимальне збереження поляризаційної плівки. Однак застосування напівавтоматичних сепараторів виправдано лише в разі частих ремонтів дисплеїв.

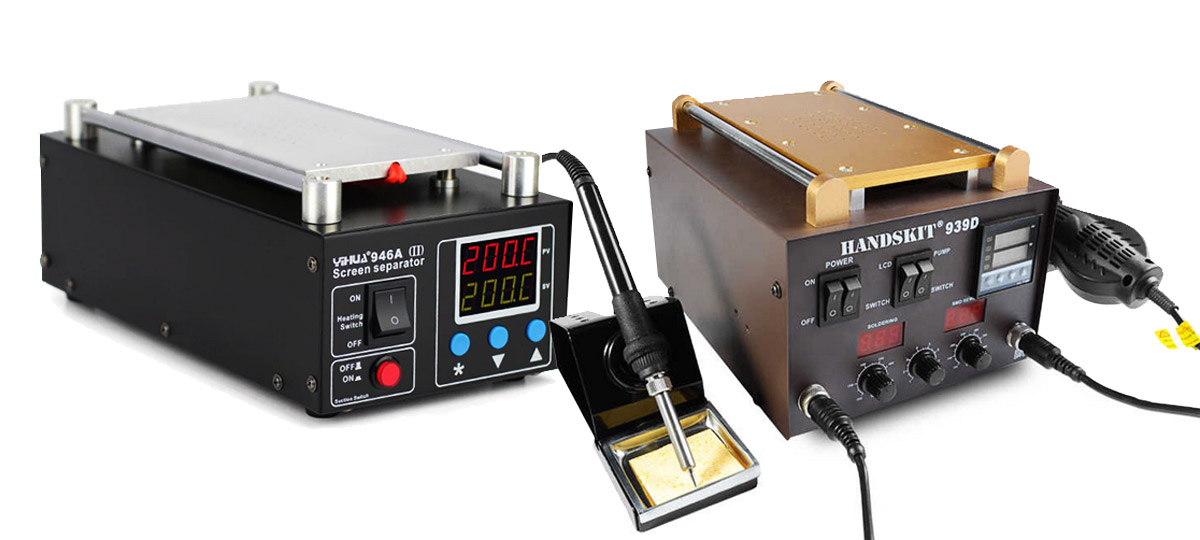

За конструкцією можна виділити сепаратори для дисплеїв і комбіновані пристрої, які додатково можуть оснащуватися ламінатором і знімачем рамок дисплеїв. Причому на одному сепараторі знімачів рамок може бути один або два.
Характеристики сепараторів для дисплеїв
Характеристиками сепараторів є розмір нагрівального столу, температура нагріву, потужність.
Розмір термостола впливає на діагональ дисплея смартфона або планшета, які можна розклеїти. Найбільш поширеними є розміри 170х100 мм, 190х110 мм і 200х110 мм (підходять для дисплеїв з діагоналлю до 7"), 250х175 мм і 250х190 мм (підходять для дисплеїв з діагоналлю до 11").
Діапазон температури нагріву у різних моделей істотно різниться. Наприклад, він може становити 60-120°С, 0-200°С, 0-350°С, 0-400°С.
Потужність сепараторів також різна. Наприклад, є моделі на 250, 400, 430 і 800 Вт.
