Інструменти для обрізки, зачищення і обпресування

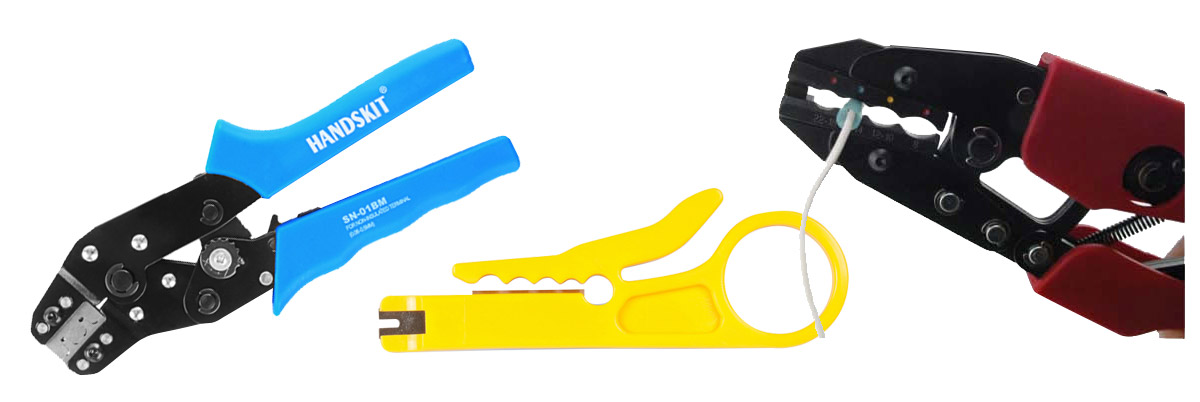

При монтажі чи ремонті кабельних слабкострумових або силових ліній, Ethernet або телефонних кабелів потрібен великий спектр робіт — обрізку дроти необхідної довжини, зняття ізоляції, обтиснення (опресовування) наконечників/гільз, обтиснення роз'ємів. Для цих маніпуляцій не обійтися без радіотехнічних інструментів. Це можуть бути універсальні ручні слюсарні інструменти — кусачки, бокорізи, плоскогубці, пасатижі — проте краще скористатися спеціальними інструментами: стрипперами, крімперами (обпресувальними кліщами). Перевага таких інструментів полягає в тому, що вони дозволяють якісно підготувати кабель і дроти, не пошкодивши провідники, а потім — якісно, швидко і без особливих зусиль обтиснути жили понад встановленою гільзою або клемою. Причому деякі інструменти вузькоспеціалізовані та підходять для виконання певної задачі та роз’ємів одного типорозміру: наприклад, для обтиску коаксіальних роз’ємів F, або для обтиску роз’ємів 8P8C (RJ-50) або 8P8C (RJ-45).
Різноманіття інструментів для роботи з кабелями
Інструменти для роботи з кабелями можна класифікувати за такими параметрами: призначення, типи кабелів і роз’ємів/наконечників, типорозміри роз’ємів/наконечників, наявність храпового механізму, наявність регулювання сили стиснення, знімні або незнімні матриці обтиску або ножі.
Залежно від призначення, інструменти для роботи з кабелями можна розділити на чотири види: інструменти для обрізування, інструменти для зачищення, інструменти для обтиску, а також універсальні інструменти, що поєднують в собі декілька з вищеперерахованих, функцій (такі інструменти називають комбінованими). Крім того, до даної категорії товарів відносять інструменти для закладення кабелів "витая пара" до розеток. При цьому варто відмітити, що навіть інструменти одного призначення можуть відрізнятися за зовнішнім виглядом.
Відмітна особливість інструментів для зачищення і опресування полягає в тому, що вони мають прес-форми певного типу. Тому такі інструменти підходять лише для одного типу кабелів або коннекторів. Крім того, випускають обтискні кліщі, розраховані на обтиск певного типорозміру роз’єму, які не підійдуть для роз’ємів ідентичного інтерфейсу, але з іншим розміром, кількістю контактів чи конструктивними відмінностями (наприклад, компресійні коаксіальні роз’єми).
Обпресувальні кліщі можуть оснащуватися храповим механізмом. Він дозволяє забезпечити процес повно го опресування, оскільки блокує розтиснення рукояток до закінчення повного циклу обтиску. По закінченню обтиску спрацьовує собачка, і кліщі переходять в зворотний режим роботи, який забороняє стискати рукоятки до повного розтиснення губок. Для розблокування храпового механізму в будь-який момент є бічне коліщатко. Розблокування може знадобитися в разі неправильно обраного розміру кабельної гільзи, яку неможливо повністю протиснути.
Регулятор сили стиснення служить для настройки сили здавлювання дроту і роз'єму/наконечника. Він має вигляд коліщатка, яким регулюється сила продавлювання. Завдяки регулюванню можна забезпечити необхідне зусилля, щоб здійснити якісне обтиснення без недостатнього або надмірного обтиску. Як правило, більшість обпресувальних кліщів забезпечені таким механізмом. Коліщатко розташовується збоку, на одному корпусі кліщів, біля рукояток.
Існує відмінність і в способі закріплення матриць обтиску або ножів. Вони діляться на два типи: знімні і незнімні. Знімні ножі та матриці дозволяють замінити робочу частину інструменту для обрізки або опресовування, або ж встановити ножі та матриці іншого профілю. Для цього деякі обтискні кліщі випускаються без матриць, або ж постачаються в комплекті зі змінними матрицями. В свою чергу, незнімна конструкція не дозволяє замінити лезо ножа в разі зносу або поставити матрицю для обтиску під інший розмір наконечника.
Інструменти для обрізки дротів

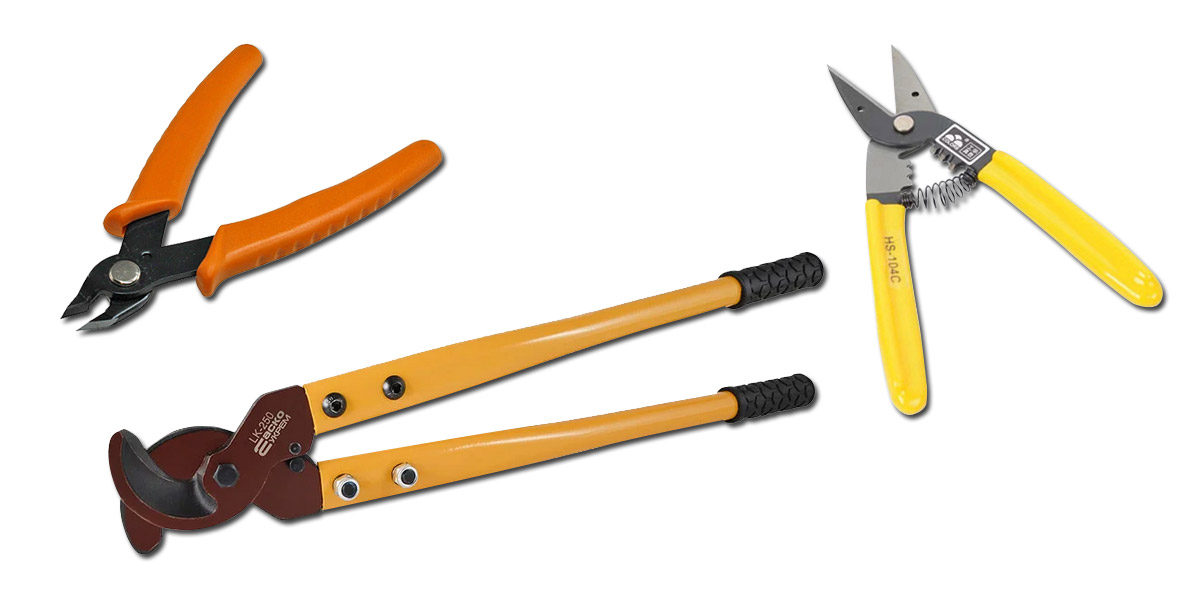

Для обрізки проводів і кабелів застосовуються кусачки, секатори, ножиці і каблерізи. Робочою частиною таких інструментів є губки з бічними ріжучими поверхнями. Відмінності полягають у формі губок і довжині рукояток: у кусачок це короткі ріжучі кромки, у ножиць — довгі ріжучі площини з напівкруглими кромками з внутрішньої сторони, у секаторів і каблерізів — загнуті губки з бічною ріжучою площиною.
Якщо каблерізи призначені для обрізки товстих силових кабелів і тросів і використовуються електриками, кусачки і ножиці для проводів невеликих діаметрів менш популярні. Вони не отримали особливого поширення в силу монофункциональности, адже ними можна тільки обрізати провід. Зрозуміло, з їх допомогою незручно знімати ізоляційну оболонку з проводів. Тому більшість кусачок і ножиць для проводів на внутрішній частині губок мають виступи для зняття ізоляції. Буває і навпаки, коли інструменти для зачистки оснащуються лезами для обрізки.
Інструменти для обрізки проводів можуть забезпечуватися пружинами, які розтискають рукоятки. Також вони можуть мати засувки, які блокують хід рукояток і перешкоджають випадковому нарізуванні дротів.
Інструменти для зачищення дротів
Перед встановленням проводів до клем, муфт або скруток, з дротів необхідно зняти захисну і/або ізоляційну оболонку. Це зручно робити за допомогою спеціальних інструментів для зачищення — стрипперів (від англійського "stripper", що в перекладі означає "знімач"). Також ці пристосування називають знімачами зовнішньої ізоляції. При використанні даних інструментів оболонка зрізається без пошкодження жил і провідників.
Інструменти для зачищення кабелів відрізняються принципом роботи, спеціалізацією (типом кабелів, для яких вони пристосовані) і зовнішнім виглядом. Крім цього, вони випускаються у вигляді комбінованих секаторів, які можуть і зачищувати, і обрізати кабелі.
За принципом роботи розрізняють ручні, напівавтоматичні та автоматичні знімачі ізоляції.
Ручні стріппери є найпростішими інструментами у вигляді пасатижів, у яких на внутрішній поверхні губок є отвори під дроти різного перетину. При цьому, біля кожного отвору вказується розмір струмоведучих жил. Принцип роботи полягає у виборі відповідного перетину (для цього є отовори в бічних площинах губок) з подальшим встановленням дроту до підходящого за перетином отвіру між губками. Далі необхідно стиснути рукоятки. Після цього дріт фіксується. Потім обертаннями по колу, одночасно просуваючись по довжині дроту, відбувається зняття ізоляції. Такі інструменти підходять для зняття ізоляції з дротів перетином до 6 мм2.
Напівавтоматичні знімачі відрізняються тим, что такі стриппери оснащені механізмом, який не вимагає прокручування, і при цьому здатний знімати ізоляцію з декількох проводів одночасно. Для роботи з таким інструментом досить лише налаштувати довжину зняття ізоляції. В цілому ж, принцип роботи схожий на використання ручних стрипперів — дріт також потрібно вставити в отвір, а потім стиснути рукоятку. Відмінність лише в тому, що після цього не потрібно проводити ніяких маніпуляцій — зніметься необхідний відрізок оболонки.
Автоматичні стриппери вважаються професійним різновидом інструментів для зачищення кабелів. Можуть застосовуватись для зняття ізоляції з дротів перетином від 0,2 до 6 мм2. Використання досить просте — потрібно лише натиснути рукоятку, все інше зробить сам стриппер. Спеціальний механізм автоматично визначить межу захоплення дроту і зніме задану довжину ізоляції.
Залежно від типу кабелів, для яких вони призначені, можна виділити спеціальні різновиди стрипперів: для коаксіальних кабелів (характеризуються наявністю двох ножів, що знімають зовнішню і внутрішню ізоляцію), для кабелів типу "кручена пара" (має косі леза).
Спеціалізація визначає форму і конструкцію інструменту. Тому пристосування для зачистки різних типів кабелів можна визначити зовні. Наприклад, стриппери для коаксіального кабелю виготовляються у вигляді блочних різаків або у вигляді циліндричних кишенькових знімачів. Інструменти для зняття ізоляції з кабелів "кручена пара" нагадують канцелярський макетний ніж з круглим отвором для захоплення пальцями. Також можуть мати вигляд міні-стрипперів прищіпок.

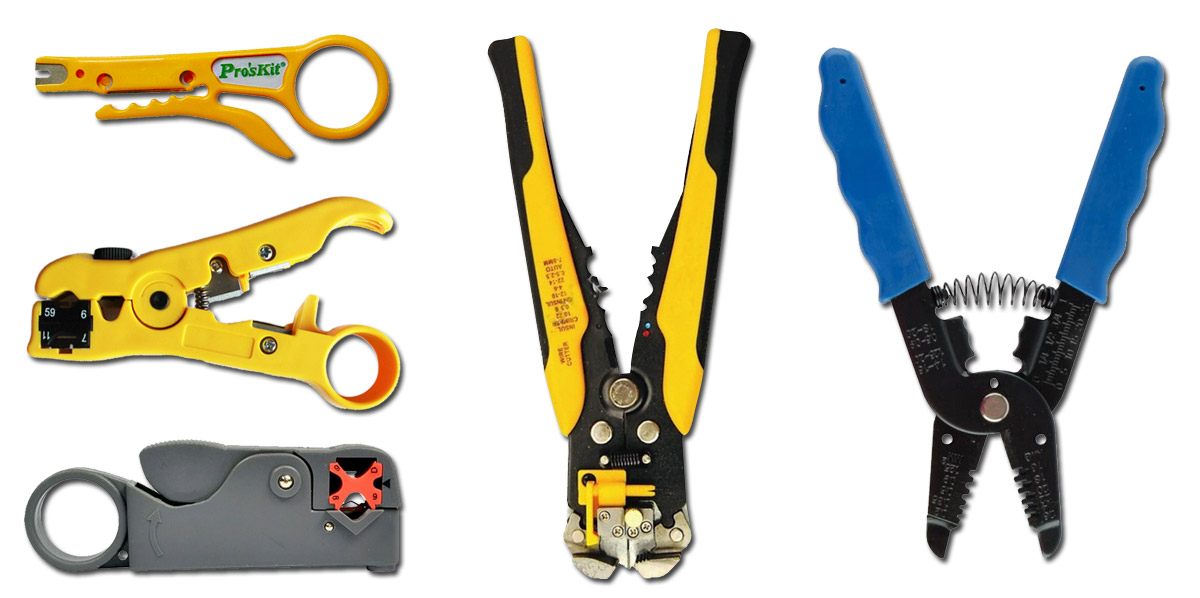

Якщо узагальнити різновиди конструкцій і форм, можна виділити такі варіанти виконання: пасатижі для зачистки, стриппери-різаки, напівавтоматичні кліщі, автоматичні кліщі, ножі для зняття ізоляції, циліндричні стриппери, блокові різаки, стриппери-прищіпки, Y-подібні.
Обтискні кліщі
Кліщі для обпресування забезпечують притиснення гільзи, наконечника або роз'єму до кабельних жил, тим самим забезпечуючи фіксацію з'єднання. За допомогою обтискних інструментів створюються підключення проводів і коннекторів. При цьому існують і універсальні кліщі, що дозволяють не тільки обтиснути, а й зачистити і обрізати кабель.
Інструменти даного типу називають по-різному: обпресувальними кліщами, обпресувальними інструментами, обтискними кліщами, інструментами для обтиску, або ж крімперами (від англійського "crimp" — дослівно перекладається як "обтиск").
Складовими частинами обтискних кліщів є губки з рельєфними матрицями або ж губки і знімні матриці, а також рукоятки. Додатково можуть оснащуватися храповим механізмом, що слугує для блокування ходу рукояток; регулятором сили стиснення.
У обтискних кліщів розрізняють тип наконечників або роз’ємів, конструкцію, а також кількість губок.
Основною відмінністю обтискних кліщів вважається тип матриць. Вони розраховуються під певний тип наконечника або коннектора, а тому можуть мати особливий профіль обтиску. Можуть бути наступних видів: модульні штекери для Ethernet або телефонних мереж; оптичні роз’єми Telecom; оптоволоконні роз’єми FC, SC, ST, LC; втулкові неізольовані наконечники (гільзи); втулкові ізольовані наконечники; неізольовані кільцеві клеми; ізольовані кільцеві клеми; плоскі неізольовані роз’єми (ножові та вилкові); ножові, плоскі та кільцеві відкриті клеми; штирьові роз’єми Turned Pin і D-Sub; коаксіальні роз’єми F, BNC, TNC, SMA, SMB, SMC. При цьому матриці для обтиску деяких наконечників можуть мати декілька профілів обтиску.
Окрім різних типів наконечників і роз'ємів, для кожного перетину дроту існує свій розмір. Тому обтискні кліщі оснащуються губками з отворами під різні перетини. Розміри позначаються "AWG" (американський калібр дротів).

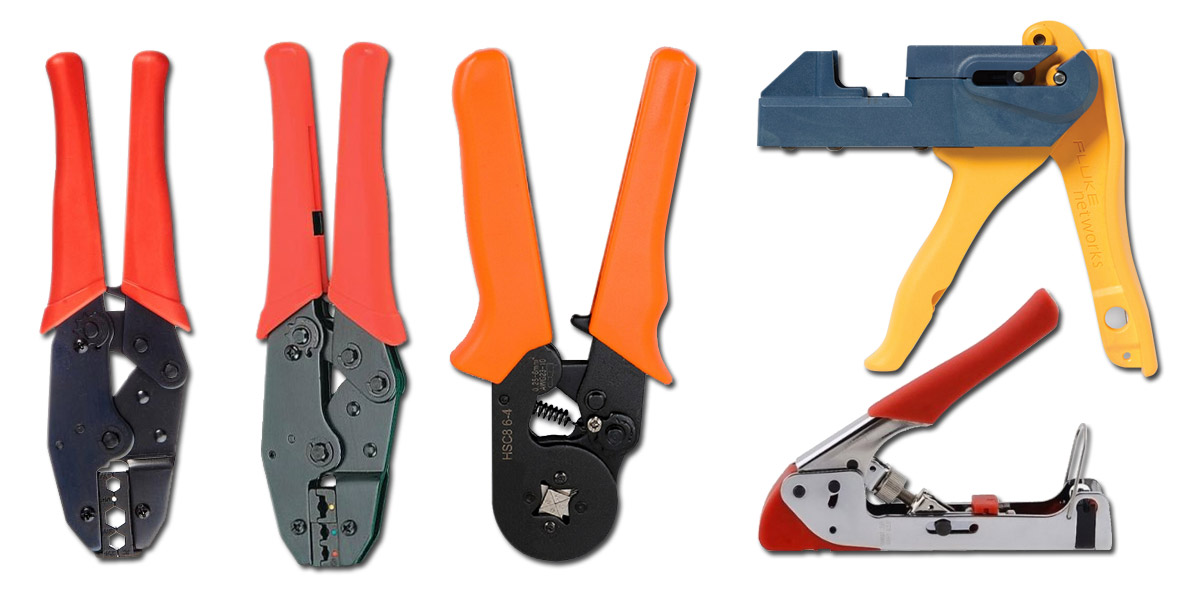

За конструкцією крімпери діляться на ножницеві, шарнірні, висувні, цангові та гідравлічні.
Обтискні інструменти ножницевого типу зроблені у вигляді кліщів з великими губками. Вони характеризуються тим, що губки здатні розмикатися. При змиканні відбувається обпресування.
Шарнірні володіють схожим принципом дії, однак відрізняються тим, що у них губки не розмикаються, оскільки вони з'єднуються не в місці перетину губок, а у їх основ. Таким чином, обертається частина, що розташована внизу губок, а отвори під роз'єми — зверху. Інструменти даної конструкції призначені для обтиску телефонних і Ethernet роз'ємів стандарту RJ — 4P4C, 6P4C, 6P6C, 8P8C, 10P10C.
Висувні крімпери мають особливу конструкцію. У них губки зсуваються і розсуваються паралельно.
Цангові або діафрагмові кліщі відрізняються тим, що в їхній конструкції відсутня матриця. Замість цього у них є діафрагма, яка складається з чотирьох або шести губок, що при стисканні рукояток дають кругле захоплення. Така конструкція дозволяє обтискати дроти різних діаметрів, однак не підходить для більшості популярних наконечників.
Гідравлічні обтискні інструменти також відрізняються зовні і конструкцією. Такі крімпери мають гідравлічний циліндр (відповідно, корпус такого інструменту циліндричний), який накачується при натисканні на рукоятку, яка у даного інструменту одна. Застосування гідравлічного крімпера дозволяє знизити фізичні зусилля при стисненні.
